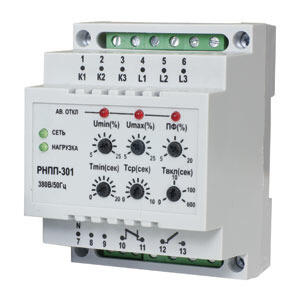

Реле напряжения OptiDin РНПП-301

Трехфазные реле напряжения используются для защиты трехфазных потребителей от недопустимых колебаний напряжения в сети, обрыве и перекосе фаз, слипании и нарушении чередования фаз. Эффективно используется для защиты холодильного, кондиционерного, компрессорного и другого оборудования, имеющего электродвигательную нагрузку. Также используются в устройствах, где необходимо осуществлять постоянный контроль наличия, качества и полнофазности сетевого напряжения, например в схемах АВР. Диапазон работоспособности реле напряжения — 30-150% от номинального напряжения. При глубоких посадках, а также при резком повышении напряжения автоматически вводится ускорение срабатывания реле. Реле напряжения обеспечивают автоматическое включение нагрузки после восстановления параметров напряжения с определенной выдержкой времени. Реле напряжения малогабаритны и имеют небольшой вес. Все крепятся на стандартную DIN — рейку. Реле напряжения включаются параллельно нагрузке и управляют катушкой магнитного пускателя. Т. о. применение реле напряжения практически не зависит от мощности нагрузки. На выходах реле напряжения имеются две группы независимых контактов (одна пара — нормально замкнутые, другая — нормально разомкнутые), коммутирующие нагрузку до 5А. Реле напряжения OptiDin РНПП-301 предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как: — выход действующего значения напряжения за пределы допустимых порогов; — нарушения чередования и слипание фаз; — нарушения полнофазности и симметричности сетевого напряжения. Устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку. Реле также следит за состоянием силовых контактов внешнего магнитного пускателя до и после включения нагрузки, контролируя их исправность (подгорание или слипание). Светодиоды на лицевой панели реле индицируют: — наличие напряжения в сети; — состояние нагрузки (включена или отключена); — вид возникшей аварии. Шесть регулировочных потенциометров, вынесенных на лицевую панель, позволяют пользователю установить: • порог срабатывания по максимально допустимому значению напряжения; • порог срабатывания по минимально допустимому значению напряжения; • порог допустимого значения перекоса фаз; • время срабатывания отключения нагрузки при аварийном снижении напряжения; • время срабатывания отключения нагрузки при прочих видах аварии сети; • задержку времени включения нагрузки после восстановления параметров сети. Устройство может работать в режиме контроля фазного или линейного напряжения (по выбору пользователя).
