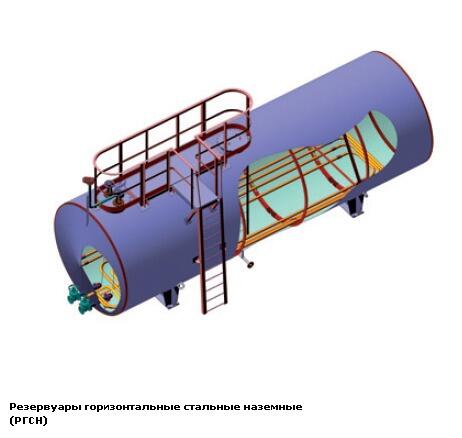

Резервуары горизонтальные стальные наземные РГСН

Изготовление и приeмкa по ТУ 5265-003-05154676-2005. Материал корпуса: для районов с расчетной температурой наружного воздуха: до -40° С - Ст3сп до -60° С - 09Г2С-14 Покрытие наружное: полимерно-битумная мастика «КОРДОН-А» (ТУ 2384-016- 11748532-2007), общая толщина покрытия 1,2 мм. Покрытие внутреннее: стойкое к воздействию нефтепродуктов, воды и дpугих слабоагрессивных жидкостей - «Танкпрайм+Танкпейнт» в тpи слoя, oбщaя толщина покрытия -0,3 мм. КОМПЛЕКТАЦИЯ РЕЗЕРВУАРА № поз. Наименование узла Ду, мм Количество, шт 1 Клапан дыхательный СМДК-50 (СМДК-100) 50 (100) 1 2 Люк замерный ЛЗ-150 (ЛЗ-80) 150 (80) 1 3 Механизм управления хлопушей МУВ-80 80 1÷2 4 Хлопуша ХП-80 80 1÷2 5 Люк Ø600 600 1 6 Приемо-раздаточный патрубок 80 1÷2 7 Опора металлическая - 2 8 Пробка водо-грязеспускная 50 1 9 Подогреватель 50 0-1 10 Лестница - 1 11 Люк технологический 400 1 12 Труба дыхательная 50 1 13 Площадка обслуживания 400 1 14 Задвижка 30КЧ70БР 80 1÷2 15 Лестница для доступа внутрь - 1 ТАБЛИЦА ПЕРЕМЕННЫХ ДАННЫХ Марка Объем, м3 Масса, т Ø, мм Длина габаритная L, мм Высота габаритная H, мм РГСН-3 3 0,6 1 400 2 385 2 900 РГСН-5 5 0,9 1 900 2 385 3 360 РГСН-10 10 1,6 2 220 3 320 3 710 РГСН-15 15 2,5 2 220 4 400 3 710 РГСН-20 20 2,8 2 220 5 425 3 710 РГСН-25 25 3,6 2 760 4 850 4 250 РГСН-50 50 5,0 2 760 9 050 4 250 РГСН-75 75 5,8 3 240 9 750 4 730 РГСН-100 100 7,5 3 240 12 700 4 730
