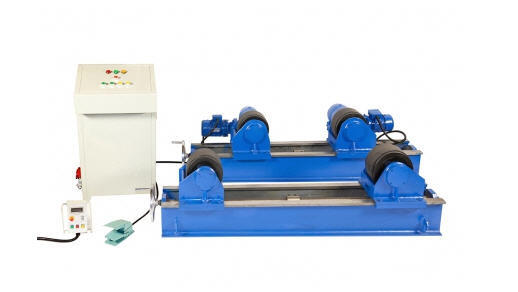

Роликовые опоры (вращатели) серии D-CHGK

Роликовые опоры серии D-CHGK предназначены для обеспечения бесперебойного вращения тяжелых и габаритных заготовок и точного их позиционирования в процессе вращения. В основном опоры применяются для обеспечения непрерывного вращения заготовок круглого сечения и применяются для механизации и автоматизации процессов сварки. Роликовые опоры могут легко интегрироваться с современными роботами. Особенности: Благодаря конструкции приводного механизма, расстояние между роликами легко, быстро и точно регулируется под диаметр заготовки. Регулировка производится вручную за счет передачи винт гайка. Покрытие роликов на выбор заказчика: износостойкая промышленная резина или полиуретан (для снижения вероятности проскальзывания заготовки, прочность покрытия до 150 TNA). Принцип подбора опор под изделие Выбор модели роликовой опоры зависит от веса и диаметра изделия. Обычно мощность роликового комплекса эквивалентна сумме мощностей трех роликовых опор. В случае ассиметричных объектов, мощности роликов должны быть пересчитаны согласно таблице. Основные характеристики: Основание - прочная и надежная сварная рама. Плавная регулировка скорости вращения роликов Прочность основания - высокая стабильность работы Панель управления с цифровой индикацией параметров Ножная педаль управления Механическая регулировка расстояния между роликами за счет передвижения каретки по рельсовым направляющим Сохранение установленного расстояния обеспечивается за счет механических ступоров или установочных болтов. В комплект входит: моторизированная и холостая пара роликов Дистанционный пульт управления Модель Макси- мальнае наг- рузка на комплект (Кг) Ширина (диаметр) Детали (MM) Размеры роликов, мм Скорость вращения (мм/мин) Мощность мотора (кВт) D-CHGK-5 5.000 100-2.500 250x100 100-1000 2x0.37 D-CHGK-10 10.000 100-3.200 300x120 100-1000 2x0.55 D-CHGK-20 20.000 150-3.800 350x150 100-1000 2x1.1 D-CHGK-40 40.000 150-4.500 400x160 100-1000 2x1.5 D-CHGK-60 60.000 200-5.000 450x180 100-1000 2x2.2 D-CHGK-80 80.000 300-5.500 450x240 100-1000 2x3
