Рубильник РЦ

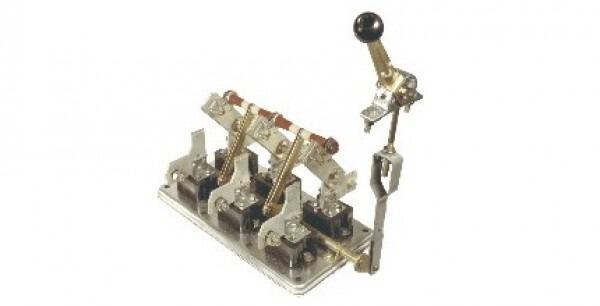

Рубильник серии РЦ Рубильник РЦ с ручным приводом предназначен для нечастых неавтоматических включений и отключений силовых электрических цепей переменного тока без нагрузки в устройствах распределения электрической энергии, устанавливается в закрытых шкафах, ящиках, щитах. Описание рубильника РЦ Рубильник РЦ представляет собой трехполюсный коммутационный аппарат открытого исполнения, состоящий из одного ряда совмещенных и контактных стоек, смонтированных на общей плите. У аппаратов с центральным расположением привода ножи жестко связаны с осью, приводящейся в движение посредством симметрично расположенных по длине тяг, второй конец которых шарнирно соединен с валом, установленным на двух подшипниках с задней стороны панели. Этот вал приводится во вращение боковой съемной рукояткой, устанавливаемой на одном его конце. Рубильник РЦ не допускает самопроизвольное включение или отключение, для заземления имеется специальный винт. Структура условного обозначения рубильника РЦ-31 У3 Р - рубильник Ц - центральное расположение привода 31 - номинальный ток (31-100А, 32-250А, 34-400А, 36-630А) У - климатическое исполнение по ГОСТ 15150-69 3 - категория размещения по ГОСТ 15543.1-89 Технические характеристики рубильника РЦ Номинальный режим работы - продолжительный Номинальное значение климатических факторов внешней среды по ГОСТ 15150, ГОСТ 15543.1 для рубильника РЦ согласно климатическому исполнению и категории размещения У3 Температура окружающего воздуха от -45ºС до +40ºС Высота установки рубильника над уровнем моря не более 2000 м Установленная безотказная наработка - не менее 18000 ч Механическая износостойкость рубильника - не менее 2500 циклов включения и отключения Рабочее положение рубильника - вертикальное, допускается отклонение в любую сторону не более 5º Род привода - центральный привод типа ПРЦ-0,4 Режим эксплуатации - продолжительный Наименование Единица измерения Рубильник РБ-31 Рубильник РБ-32 Рубильник РБ-34 Рубильник РБ-36 Номинальное рабочее напряжение В 380 380 380 380 Номинальный ток А 100 250 400 630 Номинальная рабочая частота Гц 50 50 50 50 Номинальное напряжение изоляции В 500 500 500 500 Условный ток короткого замыкания кА 1,2 3 4,8 7,6 Масса, не более кг 3,6 3,65 4,4 9,0
