Щеткодержатели ДРПч3

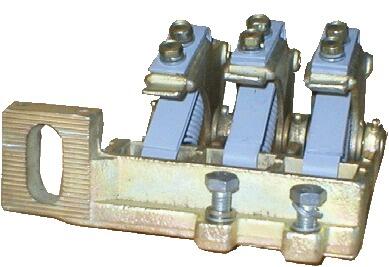

Щеткодержатели ДРПч3 Щеткодержатель ЭД-118 состоит из литого латунного корпуса, который укреплен в кронштейне, вваренном в торцовую стенку остова. В корпус запрессованы два стальных пальца, служащих для крепления щеткодержателей в кронштейне. Пальцы изолированы от корпуса прессматериалом или твердым изоляционным слоем из эпоксидного компаунда, на который надеты изоляторы. В корпусе щеткодержателя имеются два гнезда для щеток. В одно гнездо вставлена одна пара щеток, в другое — две пары. Щетки в гнездах должны перемещаться свободно, но не качаться. Нажатие щеток на коллектор осуществляется спиральными пружинами и регулируется поворотом втулки, находящейся в центре пружины. Щетки снабжены гибкими шунтами, прикрепленными болтами к корпусу щеткодержателя. Для удобства замены и осмотра щеток на щеткодержателях установлены стойки с заплечиками, позволяющие фиксировать пружины в приподнятом состоянии. Типоразмеры: ДРПч 3(25х40) Область применения: ЭД-107, ЭД-118, ЭД-120, ЭДП-196
