ЩИТ АВТОМАТИЗАЦИИ (ВОДОГРЕЙНОГО) КОТЛА

ПРИМЕНЕНИЕ ЩИТА АВТОМАТИЗАЦИИ (ВОДОГРЕЙНОГО) КОТЛА:

Щит автоматизации (водогрейного) котла необходим для управления водогрейным котлом с двухступенчатой горелкой. Без каких либо конструктивных доработок он может применяться для управления водогрейных котлов с одноступенчатыми и модулирующими горелками – для этого достаточно только доработать программу. При этом стоимость щита ЩАК1.0 не превышает стоимость аналогичных щитов на базе релейной логики, а в плане функциональности и наглядности управления превосходит их.

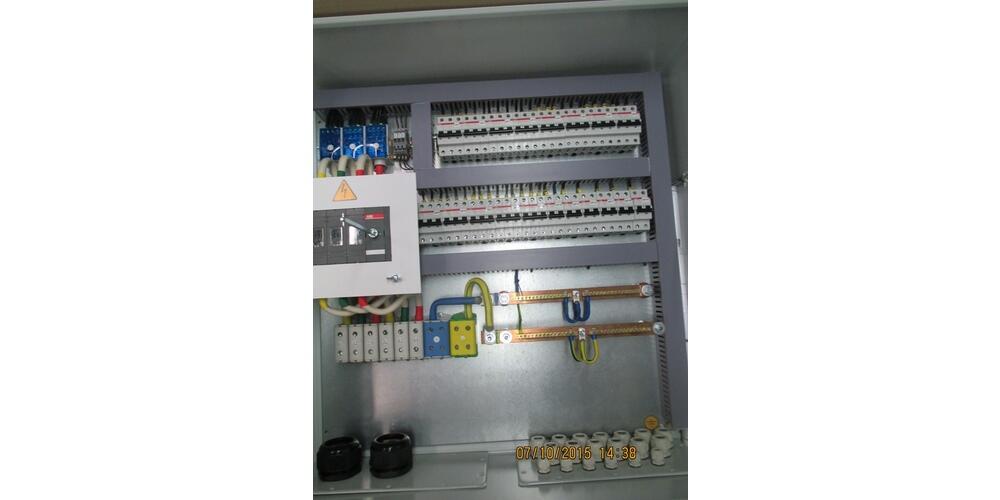

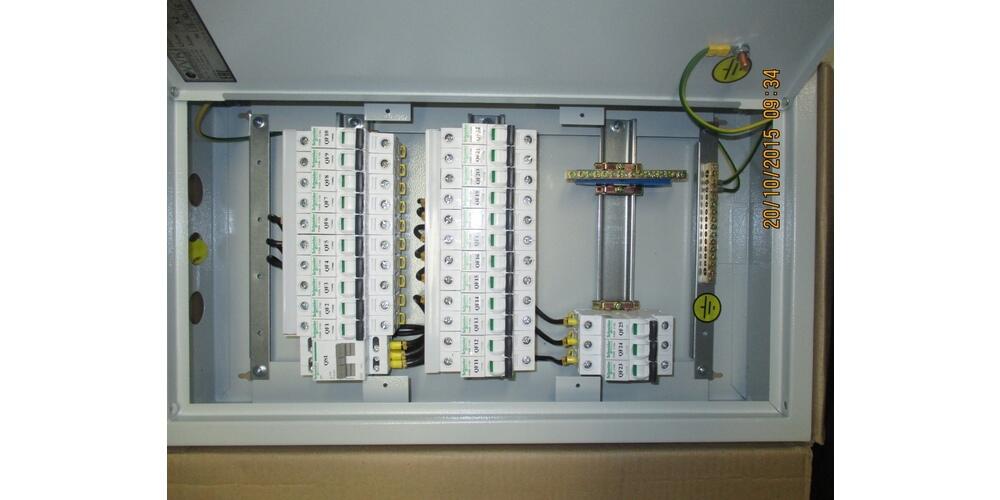

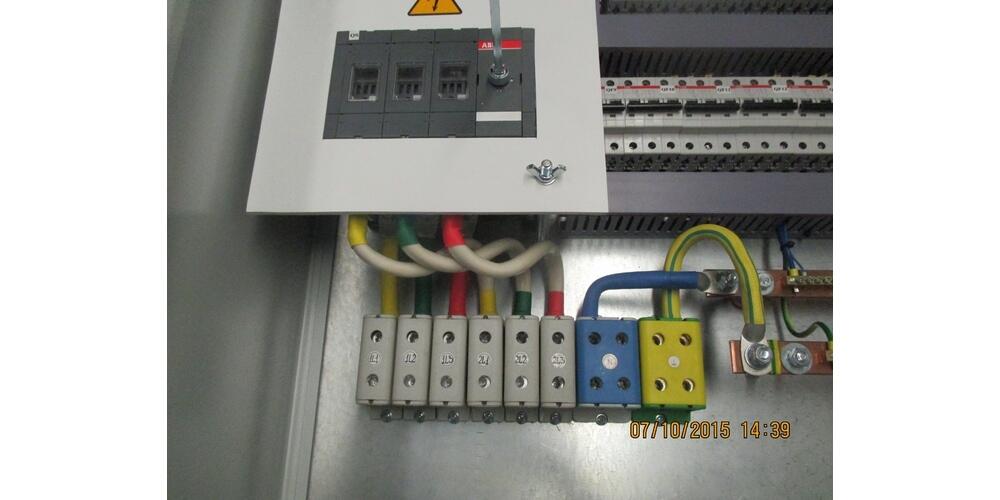

ОПИСАНИЕ ЩИТА АВТОМАТИЗАЦИИ (ВОДОГРЕЙНОГО) КОТЛА:

На переднюю дверку щита выведены сигнальные лампы наличия напряжения, сигнальная лампа АВАРИЯ, а также кнопки ПУСК и СТОП котла и панель оператора ОВЕН ИП320. Сверху на отдельной панели устанавливаются приборы контроля разрежения в топке и давления газа. Габариты щита: 500×400×200 (В×Ш×Г) (без панели под приборы контроля разрежения в топке и напора газа).

Автоматика котла построена на базе программируемого логического контроллера ОВЕН ПЛК100. Контроллер ОВЕН ПЛК100 имеет сертификат соответствия и разрешение котлонадзора на применение на поднадзорных объектах. Вся основная информация о состоянии котла выведена на панель оператора ОВЕН ИП320. Через панель оператора также выставляются необходимые уставки и включаются (отключаются) некоторые функции.

ФУНКЦИИ ЩИТА АВТОМАТИЗАЦИИ (ВОДОГРЕЙНОГО) КОТЛА:

• управление двухступенчатыми горелками по сигналу с датчика температуры типа дТС035 на выходе котла для поддержания постоянной температуры;
• управление насосом рециркуляции по сигналу с датчика температуры типа дТС035 на входе в котел для поддержания приемлемой температуры на входе в котел;
• автоматическая коррекция уставок котла по сигналу с датчика температуры типа дТС125, устанавливаемого на улице (погодозависимое управление котлом);
• задержка включения второй ступени горелки котла при первоначальном пуске (функция прогрева котла);
• запоминание очередности появления аварий котла;
• выдача сигнала авария котла на общекотельный щит автоматики, при этом отключение котла будет происходить только от группы отключающих аварийных сигналов;
• задержка срабатывания датчиков для исключения дребезга контактов;
• задержка срабатывания датчика разрежения в топке для исключения пульсаций при розжиге котла;
• постоянная диагностика состояния оборудования щита и датчиков с выдачей соответствующих аварийных сигналов и блокировок.
