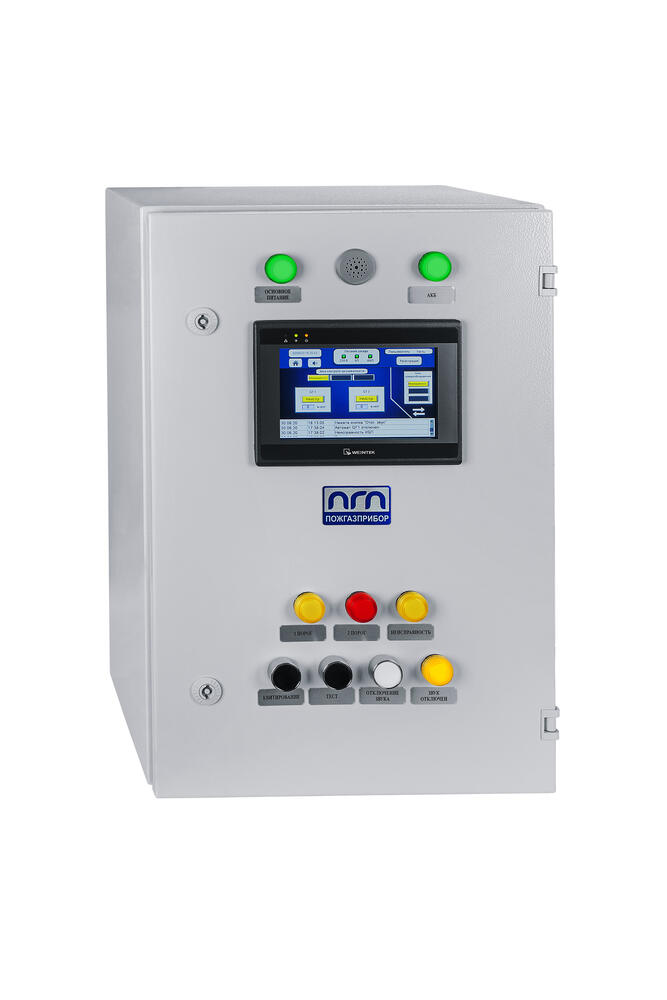

Шкаф контроля и управления загазованности ШКУЗ-ПГП

Шкаф контроля и управления загазованности ШКУЗ-ПГП предназначен для сбора информации от стационарных датчиков газоанализа, обработки принятой информации, управления световыми и звуковыми оповещателями, а также выдачи сигналов для управления технологическим оборудованием систем промышленной безопасности (вентиляции, световой и звуковой сигнализации, налива нефтепродуктов и др.).
ШКУЗ-ПГП совместно с датчиками газоанализа применяется для работы автономно или в составе информационно-измерительных комплексов для контроля загазованности окружающей атмосферы, атмосферы рабочей зоны, обеспечения промышленной безопасности объектов различного назначения, в т.ч. в автоматических системах контроля загазованности.
Данное оборудование размещают вне взрывоопасных зон, в местах постоянного либо периодического пребывания обслуживающего персонала, таких как операторные, диспетчерские и т.п.
ШКУЗ-ПГП соответствует требованиям технических условий ПДАР.421413.001ТУ, ГОСТ Р 52931-2008, комплекта конструкторской документации (КД) согласно спецификации ПДАР.421413.001 на конкретное исполнение в соответствии с заявленной конфигурацией, а также требованиям СТО Газпром 2-1.17-629-2012 в части требований ко вторичным устройствам автоматических систем контроля загазованности (АСКЗ).

Технические характеристики:
• Количество шлейфов подключения датчиков газоанализа по интерфейсу RS485 Modbus RTU: до 10
• Максимальное количество датчиков газоанализа с интерфейсом RS485 Modbus RTU: до 100
• Количество входов по токовому сигналу 4…20mA: до 100
• Количество входных сигналов типа «сухой контакт»: до 120
• Напряжение питания датчиков газоанализа и оповещателей: 24 В DC
• Количество выходных сигналов типа «сухой контакт»: до 60
• Количество каналов питания датчиков газоанализа: до 100
• Максимальное напряжение, коммутируемое выходными контактами: переменное/постоянное 250В/24В
• Максимальный ток, коммутируемый выходными контактами: 2 А
• Рабочие условия эксплуатации:
- температура окружающего воздуха +5 ÷ +40 °С
- верхнее значение относительной влажности 95% при 30⁰С
- атмосферное давление 84 ÷ 106,7 кПа
• Габаритные размеры, ШхГхВ: не более 800х800х2000* мм
• Масса: не более 200 кг
• Защищенность от влияния пыли и воды по ГОСТ 14254: IP54
• Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0: 0I
• Номинальное напряжение питания: 220В+10%-15%
• Номинальное частота питания: 50±1% Гц
• Резервный источник питания1 - номинальное напряжение питания: 24В
• Резервный источник питания1 - ток: не менее 5А
• Максимальная потребляемая мощность: не более 2000* ВA
• Средняя наработка на отказ: не менее 30000 ч
• Средний срок службы: не менее 10 лет
* – при максимальной информационной ёмкости
1 Источник резервного питания в комплект поставки не входит
