Шкаф управления насосами поддержания уровня

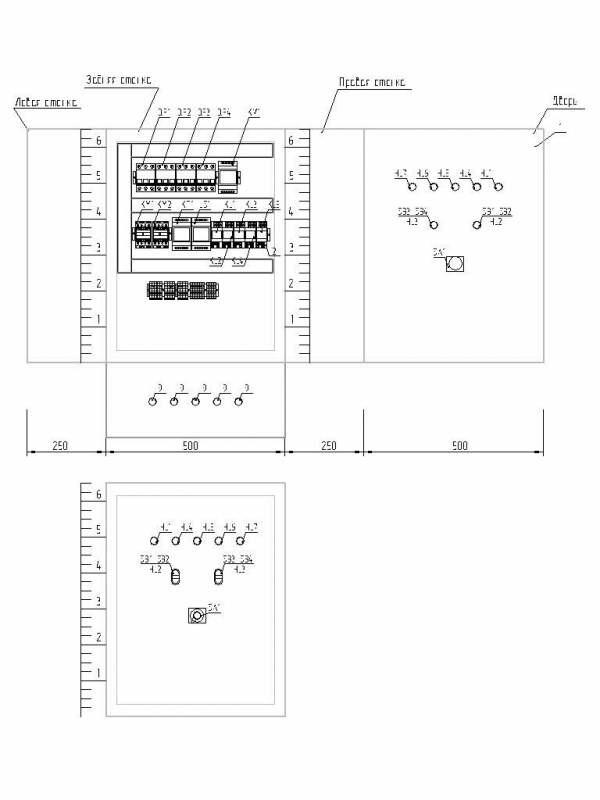

1. Назначение Шкаф управления и автоматики (не реверсивный) "ШУН" (в дальнейшем по тексту - шкаф), предназначен для управления электроприводами насосов, с трёхфазным асинхронным электродвигателем с короткозамкнутым ротором, входящего в состав системы дозирования или иного технологического процесса. Устройства автоматики и коммутации, размещенные в шкафу, обеспечивают защиту от перегрузок и токов коротких замыканий, а также автоматическое управление электродвигателем, с выдачей сигналов о состоянии шкафа и уровня подаваемого жидкого вещества в виде световой сигнализации на передней панели шкафа. Применяется для контроля и поддержания заданного уровня электропроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и других ёмкостях. Шкаф контролирует наличие жидкости на 3-х уровнях одного резервуара. Шкаф не предназначен для работы с дистиллированной водой и агрессивными растворами. Не допускается работа шкафа с взрыво-пожароопасными жидкостями. ВНИМАНИЕ ! на чувствительных элементах зонда присутствует напряжение 6V переменного тока. 2. Режимы работы Режим "Автоматическое управление" - управление работой приводами №1 и №2 осуществляется от Сигнализаторов уровня, при этом переключатель SA1 находится в полож "АВТ. УПР". Управлении насосами в автоматическом режиме осуществляется, по командам сигнализатора уровня LS1. Команды на включение насосов формируются по сигналам сигнализаторов уровня LE1 (нижнего уровня) и LE2 (Среднего уровня). По сигналу LE1 шкаф в циклическом режиме поочерёдно включает насосы №1 и №2, на заданное время. По сигналу LE2 включаются одновременно оба насоса до отмены сигнала LE2. Режим "Ручное управление" - управление работой приводами №1 и №2 осуществляется от кнопок Пуск/Стоп при этом переключатель SA1 находится в режиме "РУЧ. УПР". Режим "Запрет пуска" - режим работы шкафа при котором управление электроприводами насосов блокировано. При этом переключатель SA1 находится в режиме "ОТКЛ". Режим "Неисправность" - режим работы шкафа в следующих случаях: - при пропадании питающего напряжения (~380V,50Hz), необходимого для управления электроприводом насоса и/или миксера. При пропадании одной или двух фаз питающего напряжения соответствующий световой индикатор на реле напряжения "Фаза L1" ("Фаза L2", "Фаза L3") гаснет, - при отключении защитного автоматического выключателя - при срабатывании теплового реле срабатывает блокировка запуска электропривода насоса. При этом индикатор "Питание" гаснет. Во всех перечисленных режимах осуществляется индикация состояния шкафа и уровня жидкости в резервуаре.
