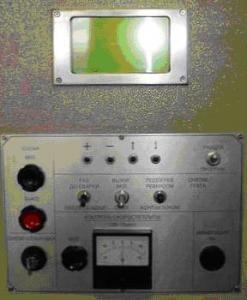

Шкаф управления ШУ-001

Шкаф управления предназначен для управления машинами для контактной стыковой сварки котельных труб типа МСО-604, МСО-1202. Модернизированная система управления полностью заменяет программно-логическую часть существующего оборудования, выполненного на устаревшей элементной базе - унифицированных ячейках управления стыкосварочной машины типа МСО-604, (1202 и 1205) и обеспечивает подключение к силовой электрической части, органам управления, датчикам и исполнительным устройствам и механизмам сварочной машины без существенных изменений электромонтажей. Модернизированная система управления выполнена на современной микропроцессорной элементной базе с применением импортных однокристальных микроконтроллеров ведущих зарубежных фирм, с обеспечением требуемой помехозащищенности за счет нормализации и гальванического разделения входных и выходных сигналов от источников питания микропроцессорного блока управления. Микропроцессорная система управления построена по принципу распределенной структуры, со связями между управляющими модулями по CAN - интерфейсу, что позволяет значительно сократить количество проводных монтажных связей внутри самой системы управления. Задание и корректировка параметров технологического процесса, а также оперативное отображение информации о прохождении сварочного цикла, аварийных состояниях и сбоях в работе в удобном для оператора виде выполнено на пульте (см. рис.), размещенном на передней двери шкафа управления, выполненном на основе жидкокристаллического матричного экрана.
