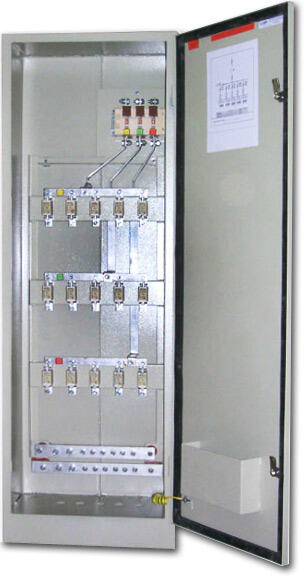

Шкафы распределительные серии ШРС1 и ШР11

"Шкафы распределительные серий ШРС1 и ШР11 предназначены для приема и распределения электрической энергии в промышленных установках. Шкафы расcчитаны на токи до 400А и номинальное напряжение до 380В частотой 50Гц в сетях с глухозаземленной нейтралью. Защита отходящих линий выполнена с помощью предохранителей ПН2 и НПН2. Структура условного обозначения ШРС1 Структура условного обозначения ШР11 ШРС1-Ххх Степень защиты оболочки: 2 - IP21,.., IP23; 5 - IP52,.., IP54 ШРС1-хХх Код схемы: 0-9 (см. табл. 6.1.) ШРС1-ххХ Климатическое исполнение и категория размещения: У4, УХЛ4 ШР11-735х-хх Исполнение корпуса: 7 - напольное ШР11-735х-хх Габаритная высота шкафа: 3 - 1600 мм ШР11-735х-хх Габаритная ширина шкафа: 5 - 700 мм ШР11-73хХ-хх Код схемы: 12 - 23 (см. табл. 6.2.) ШР11-73хх-Хх Степень защиты оболочки: 22 - IP21; 54 - IP54 ШР11-73хх-хХ Климатическое исполнение и категория размещения: У4, УХЛ4"
