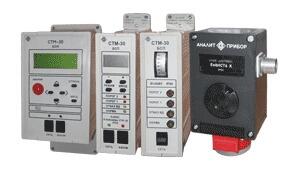

Сигнализатор горючих газов СТМ-30

Сигнализатор СТМ-30. Назначение. Стационарный сигнализатор горючих газов СТМ-30 предназначен для автоматического непрерывного контроля довзрывоопасных концентраций многокомпонентных воздушных смесей горючих газов и паров. Сигнализатор СТМ-30. Область применения. Область применения стационарного сигнализатора горючих газов СТМ-30 включает в себя решение задач контроля параметров атмосферы следующих процессов и объектов: добыча, переработка, транспортировка газа, нефти и нефтепродуктов, объекты газовых и автомобильных хозяйств, заправки, промышленные предприятия (окрасочные участки, канализационные участки, котельные), производства лаков и красок, склады ГСМ (порты, ж/д, нефтебазы и т. д. ), танкеры и другие суда речных и морских пароходств. Сигнализатор СТМ-30. Описание. Тип сигнализатора СТМ-30 - стационарный, принцип работы — термохимический. Стационарные сигнализаторы горючих газов СТМ-30 состоят из блока сигнализации и питания (БС и П), блока датчика (со встроенным или выносным датчиком) и блока обмена информацией БОИ (с возможностью подключения от 1 до 16 БС и П для модификаций сигнализаторов только с цифровой индикацией). Датчики выполнены во взрывобезопасном исполнении с маркировкой по взрывозащите 1ЕхdibIICT6(T3) (для СТМ-30-30, СТМ-30-31 1ЕxdibIIAT4); блоки датчиков выполнены во взрывобезопаснои исполнении с маркировкой по взрывозащите 1ЕxibIICT6 Х ) (для СТМ-30-30, СТМ-30-31 1ЕxibIIAT4 Х); БС и П имеют входную искробезопасную цепь ExibIIC. Блоки датчиков взаимозаменяемы без регулировки в месте установки и без отключения питания. Сигнализатор загазованности СТМ-30 имеет световую сигнализацию при достижении пороговых концентраций горючих газов или неисправности датчика.СТМ-30 с цифровой индикацией состоит из: БД - производят измерения и выдают цифровую индикацию текущей концентрации контролируемых газов по месту установки и передают нормированный сигнал по 2-х проводной линии связи на БСП, БСП - обрабатывает информацию поступающую с БД, имеет цифровую индикацию текущей концентрации контролируемых газов, выдает световой сигнал и замыкает (размыкает) "сухие" контакты реле при достижении пороговых значений концентрации (пороги регулируемые) и неисправности датчика, БОИ - производит сбор информации с БСП (от 1 до 16), накопление, хранение и передачу обработанных данных в информационную систему посредствам цифрового интерфейса (RS 232, RS 485). Сигнализатор СТМ-30. Комплект поставки. В базовый комплект поставки стационарного сигнализатора горючих газов СТМ-10 входит: сигнализатор СТМ-30 заказанной модификации комплект ЗИП, эксплуатационная документация. Для проверки сигнализаторов за отдельную плату поставляется: 4-х литровые баллоны с метановоздушной смесью, вентиль точной регулировки ВТР, индикатор расхода ИР. Для работы в агрессивных средах, содержащих соединения серы, по отдельному заказу поставляются сменные фильтры.
