Система динамической балансировки роторов консольных насосов КОМПАКС-РПМ 7506

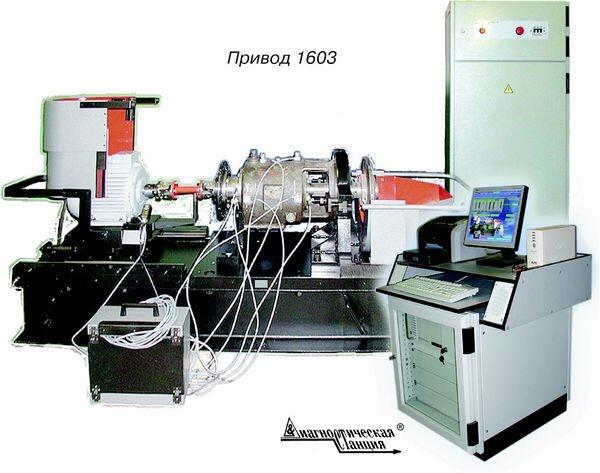

Система является модификацией системы компьютерного мониторинга КОМПАКС®и предназначена для объективной диагностики и оценки качества ремонта роторов консольных насосов и проведения двухплоскостной динамической балансировки их роторов в собственных подшипниках. Работа системы основана на измерении текущих значений параметров вибрации (виброускорение, виброскорость, виброперемещение), тока потребления, температуры и частоты вращения вала. Качество диагностики ротора оценивается по результатам цифровой обработки сигналов 6 датчиков вибрации, 2 датчиков температуры, датчика оборотов вала и датчика тока потребления электродвигателя. Результаты измерений отображаются на мониторе с помощью цветных пиктограмм (зеленый цвет - «ДОПУСТИМО», желтый - «ТРЕБУЕТ ПРИНЯТИЯ МЕР», красный - «НЕДОПУСТИМО») и диаграмм с цифровыми значениями параметров. В состав системы входит привод ротора 1603, которым программно управляет система. Новый способ SVOS™ балансировки позволяет устранить динамический дисбаланс на частотах, меньших номинальной частоты вращения, что уменьшает динамические нагрузки и обеспечивает целостность подшипниковых узлов диагностируемой опоры. Преимущества: новый способ SVOS™-балансировки; встроенная автоматическая экспертная система диагностики дефектов монтажа подшипников; полный анализ вибросигналов с помощью быстрого преобразования Фурье, цифровой фильтрации и выделения огибающей; архивирование результатов диагностики в специальной базе данных, вывод на монитор или принтер трендов по любым параметрам; печать протокола диагностики и результатов проверки и балансировки ротора насоса; простота обслуживания и встроенная система самодиагностики; высокая надежность и длительный срок службы; успешная промышленная эксплуатация на Ангарском, Ачинском, Волгоградском, Омском(4 системы) НПЗ и мн. др.
