Система КОМПАКС-РПМ 7506 для объективной диагностики и оценки качества ремонта роторов

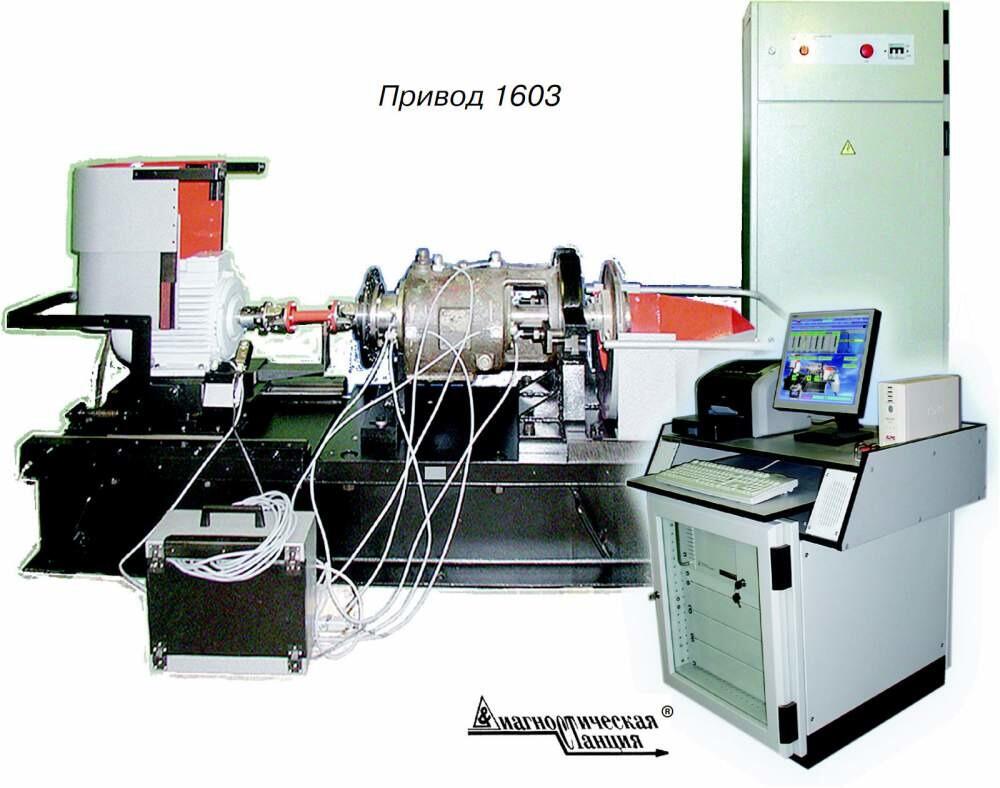

Система КОМПАКС-РПМ 7506 для объективной диагностики и оценки качества ремонта роторов Система КОМПАКС®-РПМ является модификацией системы компьютерного мониторинга КОМПАКС®и предназначена для объективной диагностики и оценки качества ремонта роторов консольных насосов и проведения двухплоскостной динамической балансировки их роторов в собственных подшипниках. Работа системы основана на измерении текущих значений параметров вибрации (виброускорение, виброскорость, виброперемещение), тока потребления, температуры и частоты вращения вала. Качество диагностики ротора оценивается по результатам цифровой обработки сигналов 6 датчиков вибрации, 2 датчиков температуры, датчика оборотов вала и датчика тока потребления электродвигателя. Результаты измерений отображаются на мониторе с помощью цветных пиктограмм (зеленый цвет - «ДОПУСТИМО», желтый - «ТРЕБУЕТ ПРИНЯТИЯ МЕР», красный - «НЕДОПУСТИМО») и диаграмм с цифровыми значениями параметров. В состав системы входит привод ротора 1603, которым программно управляет система. Новый способ SVOS™ балансировкипозволяет устранить динамический дисбаланс на частотах, меньших номинальной частоты вращения, что уменьшает динамические нагрузки и обеспечивает целостность подшипниковых узлов диагностируемой опоры. Преимущества системы КОМПАКС®-РПМ новый способ SVOS™-балансировки; встроенная автоматическая экспертная система диагностики дефектов монтажа подшипников; полный анализ вибросигналов с помощью быстрого преобразования Фурье, цифровой фильтрации и выделения огибающей; архивирование результатов диагностики в специальной базе данных, вывод на монитор или принтер трендов по любым параметрам; печать протокола диагностики и результатов проверки и балансировки ротора насоса; простота обслуживания и встроенная система самодиагностики; высокая надежность и длительный срок службы; успешная промышленная эксплуатация на Ангарском, Ачинском, Волгоградском, Омском(4 системы) НПЗ и мн. др. Состав системы КОМПАКС®-РПМ диагностическая станция; модуль измерительный универсальный МИУ; вибропреобразователи, термопреобразователи, фотодатчик оборотов; кабель соединительный; привод ротора 1603 с блоком управления; эксплуатационная документация. Читать далее:http://www.dynamics.ru/content/view/367/74/#ixzz2aik8JWOw
