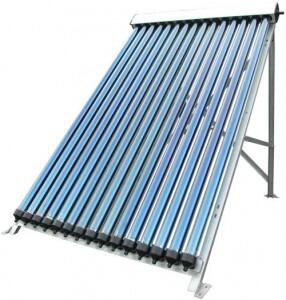

Солнечные коллекторы ES58-1800-30R4

Солнечный коллектор Heat Pipe, состоящий из 30шт. вакуумных стеклянных трубок, в комплекте с монтажной рамой. Особенности и принцип работы: Каждая вакуумная труба состоит из двух стеклянных труб, размеры Φ58мм*1800мм. Внешняя труба сделана из прозрачного сверхпрочного боросиликатного стекла, которое выдерживает воздействие града диаметром 25мм. Внутренняя труба также сделана из прозрачного боросиликатного стекла, покрытого специальным селективным покрытием (Al-N/Al), которое обеспечивает прекрасное поглощение тепла с минимальным отражением. Во избежание кондуктивных и конвективных теплопотерь из пространства между двумя трубами выкачан воздух и создан вакуум. В стеклянную вакуумную трубу вставлена медная тепловая трубка. Медная тепловая трубка внутри полая и содержит специальную жидкость - теплоноситель (пропиленгликоль). Медная тепловая трубка передает тепло из вакуумной трубы в наконечник (конденсатор), который вставляется в трубу теплосборника, расположенную внутри теплопровода. Дальше тепло от медной тепловой трубки передается воде, которая течет через трубу теплосборника. На рисунке показана стеклянная вакуумная труба и медная тепловая трубка с алюминиевыми ребрами для передачи тепла. Тепловая трубка вставляется в стеклянную трубу и фиксируется между двумя алюминиевыми ребрами. Форма ребер такова, что площадь их контакта с тепловой трубкой и внутренней поверхностью вакуумной трубы максимальна. Такая модель ребер обеспечивает максимальную передачу тепла к медной тепловой трубке, а потом воде теплопровода. При нагревании пар поднимается к наконечнику (конденсатору) тепловой трубки, где тепло отдается воде, которая течет по теплопроводу. Отдав тепло, пар конденсируется и течет обратно, вниз по тепловой трубке, где процесс повторяется сначала. В тепловых трубках со специальными теплоносителями тепло быстро передается от стеклянной вакуумированной трубы к воде.
