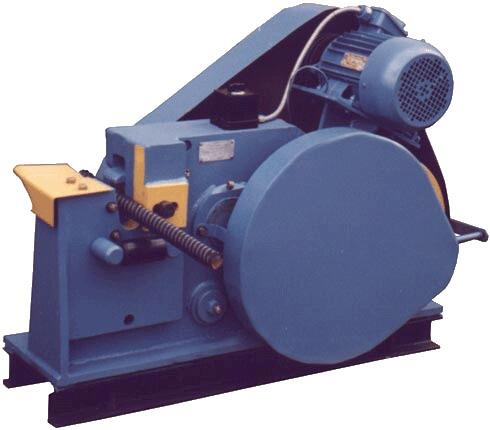

Станок для резки арматуры СМЖ-172

Применяется при строительных работах, производстве железобетонных изделий и т.п. Технические характеристики Модель СМЖ-172 Диаметр резания круга, мм 40 Размер квадрата, мм 34 Размер полосы, мм 12 Число ходов кулисы в минуту 33 Мощность электродвигателя, кВт 3 Габаритные размеры, мм 1100×430×790 Масса, кг 530 Прочный металлический прокат давно стал неотъемлемой частью промышленных и строительных процессов. При производстве большинства металлических, железобетонных и иных конструкций арматура, квадрат и стальная полоса являются, чуть ли не основным, несущим материалом. Высокая прочность данных изделий гарантирует качество изготовляемых с их применением конструкций и долговечность их службы, но, как известно чем прочнее материал, темтруднее его обрабатывать. В более ранние периоды использования металлопроката для его обработки применяли электросварочные аппараты и газовые резаки, что существенно повышало временные и финансовые затраты на подобные процедуры. В нынешнее время для резки и рубки арматуры и иного проката используют, так называемые, рубочные станки. Предлагаем Вашему вниманию станок для резки арматуры СМЖ - 172. Данное оборудование производится на отечественном заводе в Санкт-Петербурге, который специализируется на выпуске среднемасштабных и тяжелых устройств для обработки и резки арматурной стали всех видов. Как и все промышленные агрегаты, выпускаемые данным заводом, представленный станок представляет собой простой, но наиболее функциональный и эффективный агрегат. Конструкция станка позволяет размещать его в любом удобном месте, где есть ровная поверхность площадью длинной в метр и шириной в пятьдесят сантиметров. То есть Вы можете использовать его как стационарное оборудование в цеху по производству ЖБИ или же, при наличии подъемного устройства, как мобильный станок для обработки арматурной стали на строительных площадках. Как уже говорилось конструкция станка для резки арматуры СМЖ очень проста. Он состоит из несущей станины, механической кулисы, электродвигателя, вспомогательных электроагрегатов и трансмиссионного привода. Стальная станина представляет собой одновременно несущую платформу и корпус станка. На нее крепиться все навесное оборудования, а внутри ее находятся все механические, движущиеся элементы и узлы. Корпус станка СМЖспроектирован таким образом, чтобы исключить возможность попадания грязи, пыли и иных элементов к вращающимся и перемещающимся деталям агрегата, а также обезопасить рабочих от этих же деталей. Однако данный кожух не способен защитить узлы станка от воздействия влаги, поэтому эксплуатация станка на открытом воздухе во влажную погоду категорически запрещена. Источником движущей силы для режущей кулисы является трехфазный электродвигатель с номинальной мощностью в три киловатта. Двигатель с питанием от промышленной сети в триста восемьдесят вольт и вспомогательное электрооборудование крепятся сверху станка, что также ограничивает использование станка СМЖ во влажных условиях. Вспомогательные электрические устройства представляют собой кнопку пуска двигателя, педаль контроля хода кулисы и элементы настройки работы станка в определенных режимах. От электродвигателя вращение передается на трансмиссию - редуктор через обычную клиноременную передачу. Ведомый(на редукторе) и ведущий(на электродвигателе) шкива, а также сам ремень, закрыты легким жестяным кожухом для предотвращения травматизма среди персонала. Трансмиссионный механизм преобразует высокие обороты вращения двигателя в мощное прямолинейное движение режущей кулисы. Стоит заметить, что на данный тип станков инженеры устанавливают редуктор планетарного типа, который отличается повышенной износостойкостью и возможностью преобразовывать вращение с высокими оборотами во вращение с низкими, но тяговыми оборотами с большим коэффициентом. В частности, представленный станок СМЖ - 172 производит рубку арматурной стали с усилием на ноже в 350 килоНьютонов. Конструкция планетарного редуктора предусматривает постоянное нахождения вращающихся шестеренок в масляной ванне, что существенно снижает силу трения и увеличивает срок их службы. Немаловажным является и то факт что в процессе преобразования участвует одновременно не две шестерни, а пять. Завершающим узлом в рубочном станке выступает режущее лезвие кулисы, которое рубает заложенную в ножны арматуру. Процесс резки металлопроката происходит также просто, как и при рубке более тонкой проволоки зубилом. Необходимо задать режим хода кулисы (одиночный или непрерывный) и заложить арматуру в ножны станка, а затем запустить его. Продвигая изделие на определенное расстояние, Вы будете получать отрезки необходимой длины. Процесс резки можно контролировать как в непосредственной близости к станку, так и на расстоянии от него, с помощью выносной педали. Нажимая педаль, Вы запускаете станок, а отпуская ее, быстро останавливаете его. При непрерывном режиме хода режущего лезвия станок способен совершать тридцать три реза в минуту. Режущие лезвия, поставляемые в комплекте со станком, производятся из высоколегированной стали повышенной прочности и способны производить процесс рубки в течение очень длительного периода. Однако у станка СМЖ есть определенные ограничения по размеру продольного сечения обрабатываемых изделий, для каждого конкретного типа (круг, квадрат, полоса) они свои. Так что, несмотря на большую мощность станка, все-таки следует соблюдать данные ограничения.
