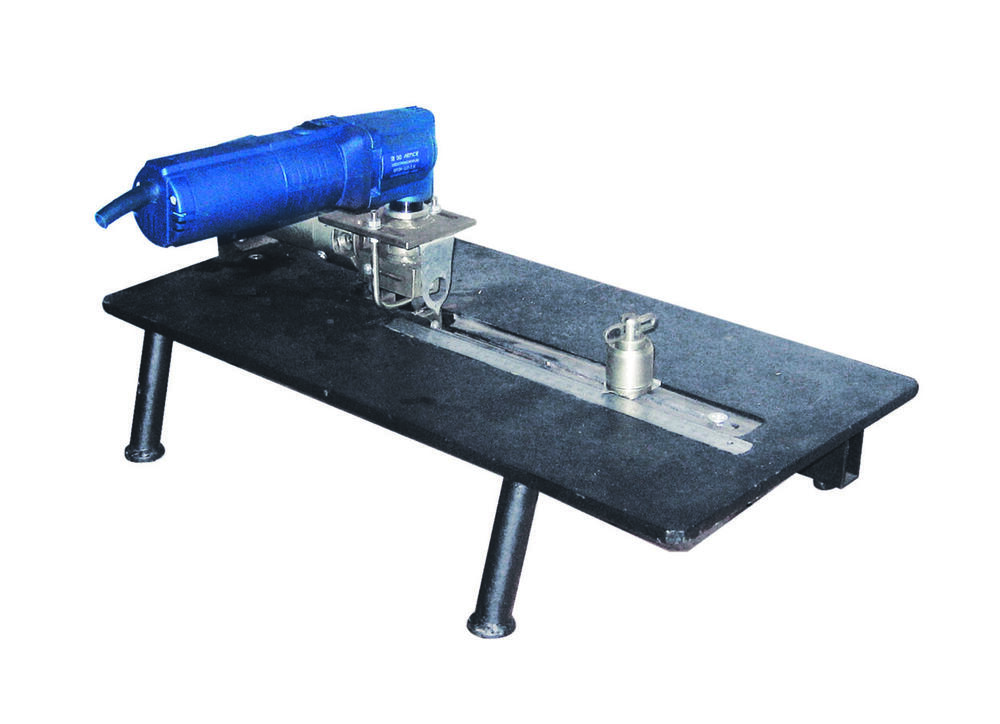

СТАНОК ДЛЯ ВЫРЕЗКИ ПРОКЛАДОК ВП-3

Назначение: вырезание плоских уплотнительных прокладок из паронита, резины и других полимерных материалов.
Комплектация: стол-основание; электроножницы на поворотном кронштейне; подвижный центр для настройки требуемого диаметра прокладки; центратор; выдвижные штанги для увеличения размера стола.
Достоинства: оборудование просто в использовании, не требует высокой квалификации обслуживающего персонала; станок позволяет вырезать прокладки с полем, превышающим 50 мм; для этого необходимо демонтировать один из подвижных ножей, оставив тот, что совпадает с нулевой точкой линейки; далее прокладку вырезают в два прохода: вначале внешний контур (выставляя соответствующее значение по шкале), а затем внутренний; для вырезки прокладок фигурной, т.е. отличающейся от круглой формы используется контурный указатель; предварительно необходимо нарисовать на листе материала контур внутреннего прохода (аналогичного DN) прокладки, причем нарисованный контур должен быть меньше действительного контура внутреннего прохода прокладки на величину расстояния (∆L = 21 мм) от нулевой отметки шкалы до контурного указателя.
