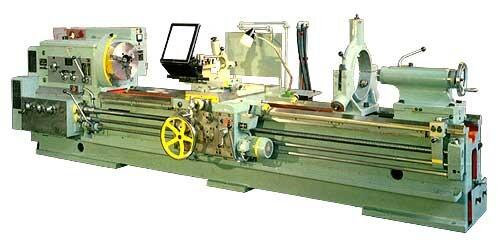

Станок токарно-винторезный 1М63Н-5

Особенности конструкции - жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки; - 2-х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности; - частота обратного вращения шпинделя в 1,3 раза выше чем прямого, что сокращает время обработки резьб; - точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте Наибольший диаметр заготовки, мм - обрабатываемой над станиной 630 - обрабатываемой над суппортом 350 Наибольшая длина обрабатываемой заготовки, мм 5000 Диаметр цилиндрического отверстия в шпинделе, мм 105 Количество ступеней частот вращения шпинделя 18 Пределы частот вращения шпинделя, об/мин 7,5-1000 Пределы рабочих подач, мм/об: - продольных 0,1-24,3 - поперечных 0,05-12,15 Пределы шагов нарезаемых резьб: - метрических, мм 1-240 - дюймовых, ниток/дюйм 14-1 - модульных, модуль 120-0,5 - питчевых, питч диам. 28-1 Ускоренное перемещение суппорта, м/мин: - продольное 4 - поперечное 2 Мощность главного привода, кВт 11 Габаритные размеры, мм длина 7150 ширина 1280 высота 1250 Масса, кг, не более 7200
