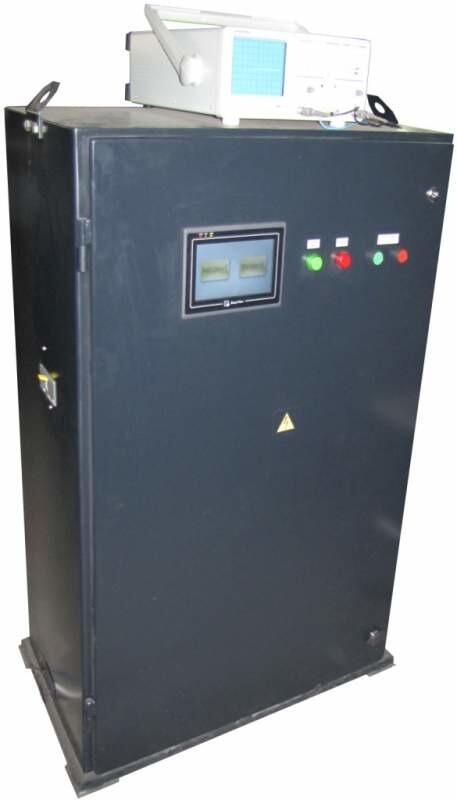

Стенд испытания активной стали статоров

НАЗНАЧЕНИЕ ИЗДЕЛИЯ Стенд испытания активной стали статоров 02.01.08А предназначен для дефектировки статоров ремонтируемых электродвигателей мощностью от 100 до 1000кВт после удаления обмотки. Стенд позволяет выявить сердечники с высокими потерями до укладки новой обмотки и уменьшить необоснованный расход обмоточного провода. Результаты испытаний автоматически заносятся в протокол и сохраняются в электронной базе данных для дальнейшей обработки и вывода на печать. 1.2.Стенд предназначен для использования вне зоны распространения государственного метрологического контроля и надзора (поставляется с приемкой ОТК без проведения госпроверки). 1.3. Стенд должен эксплуатироваться в следующих условиях: -допустимая температура воздуха +5… +400С -относительная влажность не более 80 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Номинальное напряжение питания 50Гц, В 220 Потребляемая мощность, кВа не более 20 Количество испытательных мест 1 Выходное регулируемое напряжение (на намагничивающей обмотке), В 160÷210 Выходной ток, А до 160А (в течении 10сек.) Габаритные размеры (ДхШхВ) / масса, мм / кг 860х550х1500 / 190 Технические характеристики измерительных приборов: Миллиомметр GOS -620 : - величина допускаемого значения погрешности, % 0.1 - предел измерения сопротивления, мОм 30 ÷ 3х109 - тестовый ток, А 1х10-6÷ 1 Преобразователь сигналов СС- U / V : - погрешность преобразования, % +/- 0.25 - выходной сигнал, мА 4÷20 - скорость измерения, изм./сек 3 - время установления показаний, мсек менее 300 Преобразователь сигналов СС- U / I : - погрешность преобразования, % +/- 0.25 - выходной сигнал, мА 4÷20 - скорость измерения, изм./сек 3 - время установления показаний, мсек менее 300 Цифровой ваттметр Ц301МЦ : - погрешность преобразования, % +/-0.1 - выходной сигнал, мА 4÷20 - скорость измерения, изм./сек 3 - время установления показаний, мсек менее 300
