Струевыпрямитель трубчатый

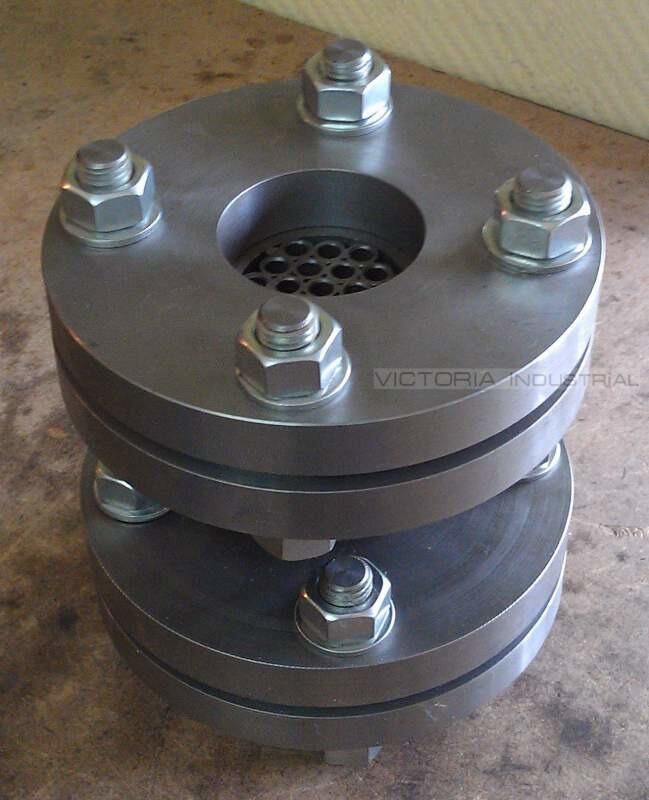

Струевыпрямитель трубчатый Струевыпрямитель и устройство подготовки потока (УПП) предназначены для устранения или уменьшения вихрей потока, создаваемых местными сопротивлениями. Доп. описание: Установка струевыпрямителя или УПП позволяет сократить прямолинейный участок измерительного трубопровода перед сужающим устройством или другим устройством измерения расхода. Струевыпрямитель трубчатый представляет собой связку из 19 трубок, расположенных параллельно оси трубопровода и заполняющих все его сечение. Изготавливается в трех исполнениях. При фланцевом креплении струевыпрямителя присоединительные размеры фланцев соответствуют ГОСТ 12815 и ГОСТ 12820 на условное давление 2,5 МПа. Струевыпрямитель трубчатый изготавливается в соответствии с требованиями ГОСТ 8.586.1-2005 и ГОСТ 8.586.2-2005 и применяется при относительном диаметре отверстия сужающего устройства не более 0,67.Условное давление измеряемой среды 2,5 МПа Комплект поставки трубчатых струевыпрямителей СВТ: 1.Струевыпрямитель 2.Паспорт. Исполнение — условное обозначение материалов: А - Сталь 20 ГОСТ 1050, Б - Сталь 12Х18Н10Т ГОСТ 5632.
