Термопреобразователи сопротивления ОВЕН ДТСхх5
Заказать термопреобразователи сопротивления овен дтсхх5

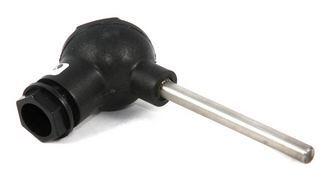

Термопреобразователи сопротивления с коммутационной головкой
Конструктивное исполнение коммутационной головки для ДТС
| Стандартное исполнение | Увеличенная | ||
| Пластмассовая | Металлическая | Пластмассовая | Металлическая |
| Конструктивное исполнение | Модель | Параметры | Материал | Длина монтажной части L*, мм |
| 015 | D=8 мм | сталь 12Х18Н10Т | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | |
| 025 | D=10 мм | |||
| 035 | D=8 мм, M=20х1,5 мм**, S=22 мм | |||
| 045 | D=10 мм, M=20х1,5 мм**, S=22 мм | |||
| 145 | D=6 мм, M=20х1,5 мм**, S=22 мм | |||
остальное см. модель 045 | 055 | D=10 мм, M=20х1,5 мм**, S=22 мм | 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | |
| 065 | D=8 мм, M=20х1,5 мм**, S=27 мм | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | ||
| 075 | D=10 мм, M=20х1,5 мм**, S=27 мм | |||
| 085 | D=10 мм, M=27х2 мм**, S=32 мм | |||
| 095 | D=10 мм, M=20х1,5 мм**, S=22 мм | |||
| 105 | D=8 мм, M=20х1,5 мм**, S=27 мм |
Примечание:
Датчики с 2-проводной схемой соединения изготавливаются с длиной монтажной части не более 250 мм. Датчики с металлической головкой и двумя чувствительными элементами производятся только с 2-проводной схемой соединения. Конструктивное исполнение головок - см. таблицу
Пример обозначения при заказе:
ОВЕН ДТС045-100М.В3.120.МГ
Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 100М, модель 045, класс допуска В, с трехпроводной схемой соединений, длина монтажной части 120 мм, металлическая коммутационная головка.
Технические характеристики ДТСхх5
| Характеристики | ДТСХХ5 | |||
| Номинальная статическая характеристика (НСХ) | 50М 100М | 50П 100П | Pt100 Pt500, Pt1000 | |
| Диапазон измеряемых температур: - класс допуска А - класс допуска В и С | –50…+180 °C –50…+180 °C | –50…+450 °C –50…+500 °C | –50…+300 °C –50…+500 °C | |
| Условное давление | 10 МПа | |||
| Показатель тепловой инерции | не более 10…30 с | |||
| Сопротивление изоляции | Не менее 100 МОм | |||
| Количество чувствительных элементов | 1 или 2 | |||
| Схема внутренних соединений проводников | 2 – двухпроводная 3 – трехпроводная 4 – четырехпроводная | |||
| Исполнение сенсора относительно корпуса | изолированный | |||
| Исполнение коммутационной головки | пластмассовая, металлическая | |||
| Тип резьбового штуцера | Метрическая резьба, трубная резьба | |||
| Материал защитной арматуры | сталь 12Х18Н10Т | |||
| Степень защиты | IP54 / IP65 | |||
Технические характеристики ДТСхх5 в искрозащищенном исполнении
| Характеристика | ДТСХХ5-ЕХ | |
| Номинальная статическая характеристика (НСХ) | 50М; 100М | 50П; 100П; Pt100 |
| Рабочий диапазон измеряемых температур* | –50...+180 °С | –50...+500 °С |
| Класс допуска | В; С | А; В; С |
| Группа климатического исполнения | Д2, Р2 | |
| Условное давление | 10 МПа | |
| Величина рабочего тока, не более | 5 мА | |
| Показатель тепловой инерции, не более | 10...30 с | |
| Количество чувствительных элементов | 1 шт.; 2 шт. | |
| Сопротивление изоляции, не менее | 100 МОм | |
| Схема соединения внутренних проводников | 2-х, 3-х, 4-х проводная | |
| Степень защиты по ГОСТ 14254 | IP54 | |
| Материал защитной арматуры | сталь 12Х18Н10Т | |
| Маркировка взрывозащиты | 0ExiaIIC T1...T6 | |
| Температурный класс в маркировке взрывозащиты | T4...T6 | T1...T6 |
