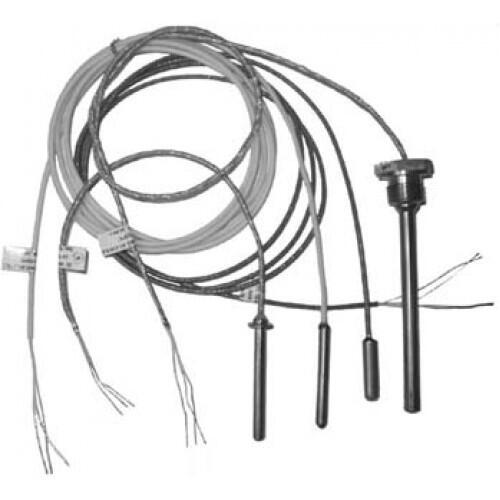

Термопреобразователи сопротивления ОВЕН ДТСхх4

Характеристики

ДТСХХ4

Номинальная статическая характеристика (НСХ)

50М

100М

50П, 100П

Pt100, Pt500, Pt1000

Диапазон измеряемых температур:

- класс допуска А

- класс допуска В и С

–50…+120 °C

–50…+150 °C

–50…+250 °C

Условное давление

10 МПа

Показатель тепловой инерции

не более 10…30 с

Сопротивление изоляции

Не менее 100 МОм

Количество чувствительных элементов

1 или 2

Схема внутренних соединений проводников

2 – двухпроводная

3 – трехпроводная

4 – четырехпроводная

Исполнение сенсора относительно корпуса

изолированный

Длина кабельного вывода

0,2 м – стандарт

до 20 м – по заказу

Тип резьбового штуцера

Метрическая резьба, трубная резьба

Материал защитной арматуры

сталь 12Х18Н10Т

латунь

Степень защиты

IP67 / IP54

Характеристика

ДТСХХ4-ЕХ

Номинальная статическая характеристика (НСХ)

50М; 100М

50П; 100П; Pt100

Рабочий диапазон измеряемых температур*

–50...+150 °С

–50...+250 °С

Класс допуска

В; С

А; В; С

Группа климатического исполнения

Д2, Р2

Условное давление

10 МПа

Величина рабочего тока, не более

5 мА

Показатель тепловой инерции, не более

10...30 с

Количество чувствительных элементов

1 шт.

Сопротивление изоляции, не менее

100 МОм

Схема соединения внутренних проводников

2-х, 3-х, 4-х проводная

Степень защиты по ГОСТ 14254

IP54

Материал защитной арматуры

сталь 12Х18Н10Т (мод. 024, 044–184);
латунь (мод. 014, 034, 204)

Маркировка взрывозащиты

0ExiaIIC T1...T6

Температурный класс в маркировке взрывозащиты

T4...T6

T1...T6

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L*, мм

014

D=5 мм

латунь

20

024

D=8 мм

сталь12Х18Н10Т

30

214

D=5 мм

сталь12Х18Н10Т

30, 40, 50,

60, 80, 100,

120, 160

D=5 мм

сталь 12Х18Н10Т

40, 50, 60,

80, 100,

120, 160

D=5 мм

сталь 12Х18Н10Т

40, 50, 60,

80, 100,

120, 160

034

D=5 мм,

M=8х1 мм

латунь

20

044

D=8 мм,

M=12х1,5 мм

сталь12Х18Н10Т

30

054

D=6 мм, M=16х1,5 мм**, S=22 мм, h= 9 мм

сталь12Х18Н10Т

60, 80, 100,

120, 160,

180, 200,

250, 320,

400, 500,

630, 800,

1000

064

D=8 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

074

D=10 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

194

D=6 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

084

D=10 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

094

D=6 мм, D1=13 мм

104

D=8 мм, D1=18 мм

114

D=10 мм, D1=18 мм

124

D=6 мм, M=16х1,5 мм**, S=17 мм

60, 80, 120,

160, 200,

250, 320,

400, 500

134

D=8 мм, M=20х1,5 мм**, S=22 мм

144

D=10 мм, M=20х1,5 мм**, S=22 мм

154

D=10 мм, M=20х1,5 мм**, S=22 мм

164***

D=4 мм, D1=10 мм

60, 80, 100,

120, 160,

200, 250,

320

174

D=5 мм, D1=10 мм

184

D=6 мм, D1=10 мм

204

M=10х1 мм, S=14 мм

латунь

40, 65

224

Датчик накладной на трубопровод диаметром от 20 до 200 мм. Крепится на трубопровод с помощью кабельного хомута.

латунь

43

324

D=6 мм

сталь

12Х18Н10Т

41
