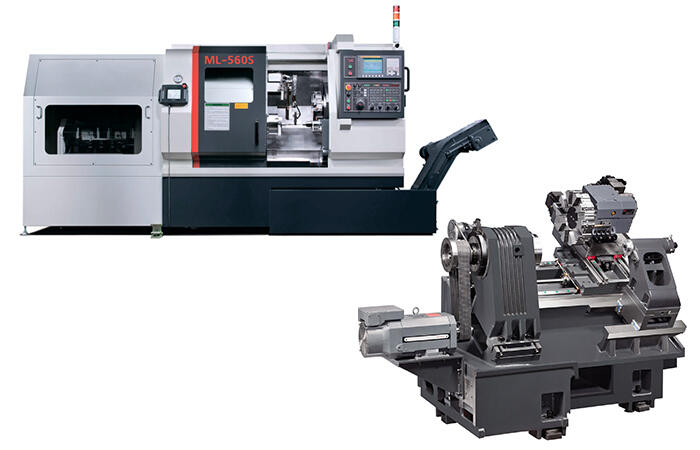

Заказать токарный центр горизонтальный обрабатывающий с наклонной станиной и направляющими качения ml-560 s
Стандартная комплектация:
• Система ЧПУ Fanuc 0i-MateTD с 8,4” LCD + выносной пульт 0i
• Привод шпинделя: Fanuc β12i 11/15 кВт
• Сервоприводы по осям X/Z Fanuc: β12iB 1,8 кВт/β12i 1,8 кВт
• A2-6, шпиндель 4500 об/мин
• Гидравлическая револьверная голова: 10 позиций (LS-160A)
• Клиновой тип крепления инструмента
• Ручная гидравлическая задняя бабка
• Цельнолитая наклонная станина 30°
• Цепной стружечный конвейер + бункер
• ШВП класс точности С2
• Высокоточные линейные направляющие
• Переходные втулки (Ø8, 10, 12, 16, 20, 25, 32) х Ø40 мм
• Переходные втулки (МТ-2, МТ-3, МТ-4) х Ø40 мм
• Централизованная система смазки
• 8” — 3-кулачковый гидравлический патрон со сквозным отверстием
• Набор сырых и каленых кулачков к патрону
• Ножная педаль зажима патрона
• Набор инструмента для обслуживания станка
• Набор уровневых болтов и подкладок
• Инструкция по эксплуатации
• Инструкция по обслуживанию
• Инструкция по программированию
• Каталог запасных частей
• Гарантия Fanuc — 2 года
• Гарантия на механические части — 1 год
Технические характеристики
| параметры | ед.измерения | Система ЧПУ Fanuc 0i-MateTD стандарт | Система ЧПУ Fanuc 0i-MateTD с осью С |
| размер патрона | дюйм | 8 | 8 |
| Наибольший диаметр обработки над станиной | мм | 560 | 560 |
| Наибольший диаметр обработки над поперечными салазками суппорта | мм | 420 | 420 |
| Расстояние между центрами | мм | 537 | 537 |
| Максимальный диаметр точения | мм | 320 | 300 |
| Максимальная длина точения | мм | 320 | 320 |
| Перемещение по осям X / Z | мм | 190/360 | 190/360 |
| Быстрые подачи X / Z | ммин | 30/30 | 30/30 |
| Мощность приводов по осям X / Z | кВт | β12 1,8/1,8 | β12 1,8/1,8 |
| Скорость вращения шпинделя | об/мин | 4500 | 4500 |
| Мощность привода шпинделя | кВт | β12 11/15 | β12 11/15 |
| Торец шпинделя | - | А2-6 | А2-6 |
| макс. диаметр прутка | мм | 45 | 45 |
| Диаметр отверстия шпинделя | мм | 55 | 55 |
| Внутренний диаметр подшипника | мм | (80)100 | (80) 100 |
| Количество инструмента | шт. | 10 | 12 |
| Размер державки | мм | 25х25 | 25х25 |
| Диаметр осевого инструмента | мм | 40 | 40 |
| Скорость вращения фрезерного шпинделя | об/мин | - | 5000 |
| Мощность привода осевого инструмента | кВт | - | α2 2,2/3,7 |
| Управление задней бабкой | - | ручное | русное |
| Диаметр пиноли | мм | 65 | 65 |
| Перемещение пиноли | мм | 50 | 50 |
| Конус отверстия пиноли | - | МТ-4 | МТ-4 |
| Позиционирование | мм | ± 0,003 | ± 0,003 |
| Повторяемость | мм | ± 0,002 | ± 0,002 |
| Упаковочные размеры (с конвейером) | мм | 2930 x 2270 x 1650 | 3870 x 2280 x 2180 |
| Вес нетто (с конвейером) | кг | 2900 | 3600 |
| Общая потребляемая мощность | кВт | 15 (380–415/220 В) | 15 (380–415/220 В) |
Цена: 61 200 долларов США по курсу ЦБ на день оплаты
