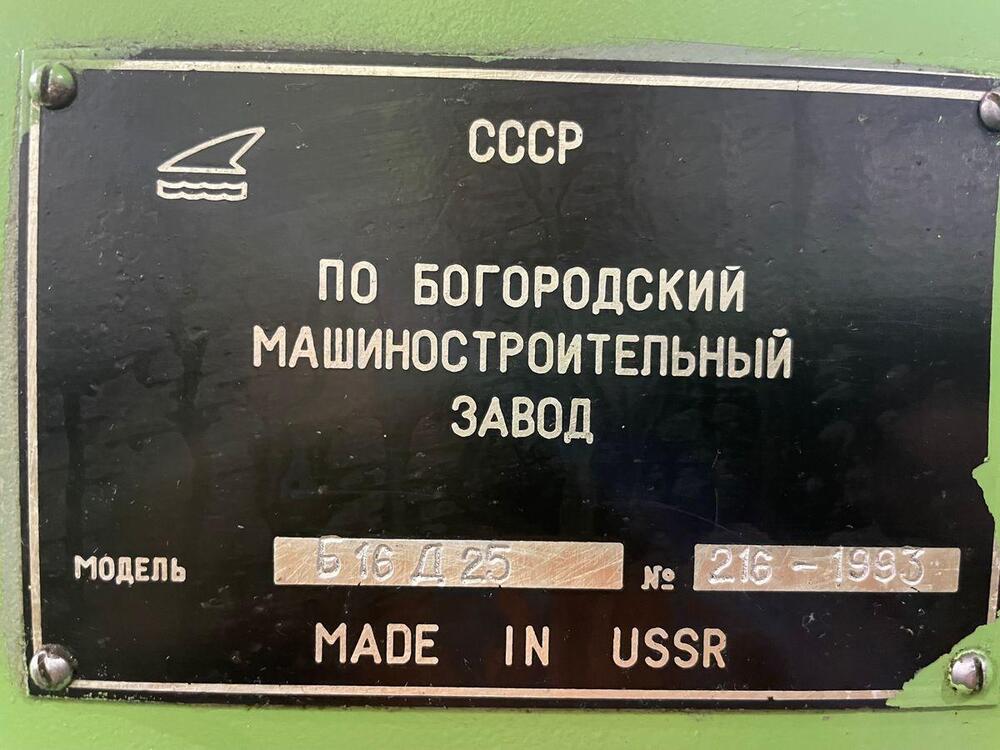

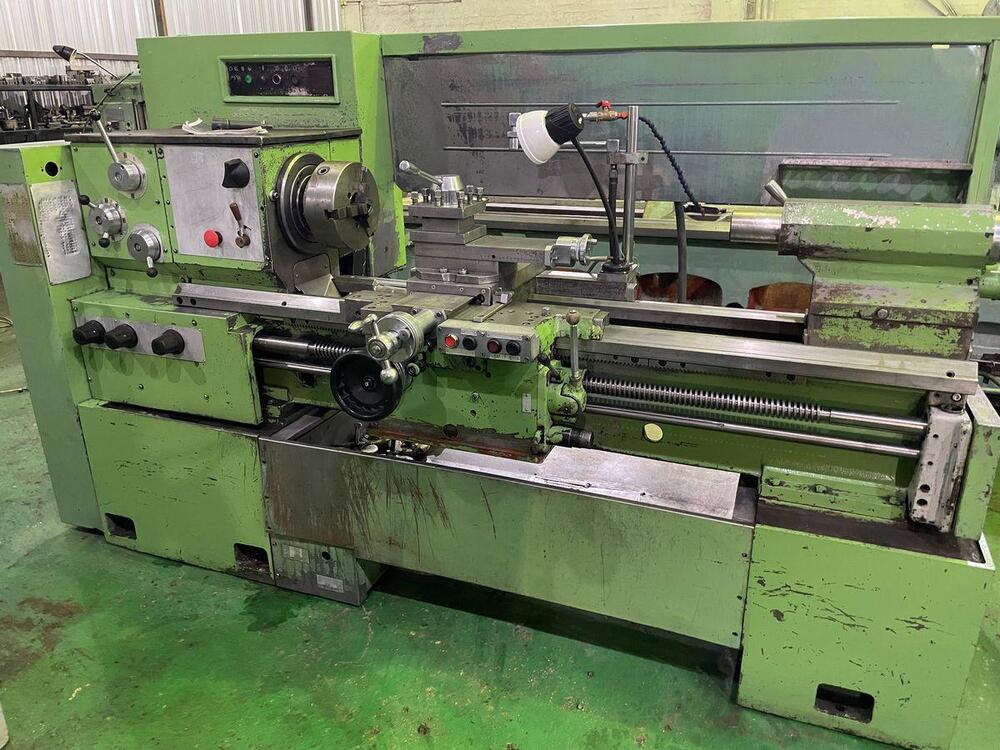

Токарный винторезный станок б16д25

Наименование параметра

Б16Д25

Основные параметры станка согласно ГОСТ 440-81

Наибольший диаметр заготовки обрабатываемой над станиной, мм

500

Наибольший диаметр заготовки обрабатываемой над суппортом, мм

290

Наибольший диаметр заготовки обрабатываемой над выемкой (обозначение Г), мм

700

Наибольшая длина устанавливаемой детали РМЦ, мм

1000, 1500, 2000

Наибольшая масса обрабатываемого изделия в центрах, кг

Шпиндель

Диаметр отверстия в шпинделе, мм

63

Инструментальный конус шпинделя, мм

М80

Фланец шпинделя, мм

6М

Мощность привода главного движения, кВт

11

Частота вращения шпинделя, об/мин

8,5..2000

Количество прямых скоростей шпинделя

27

Количество скоростей, переключаемых без остановки шпинделя

9

Наибольший крутящий момент на шпинделе, кН*м

2

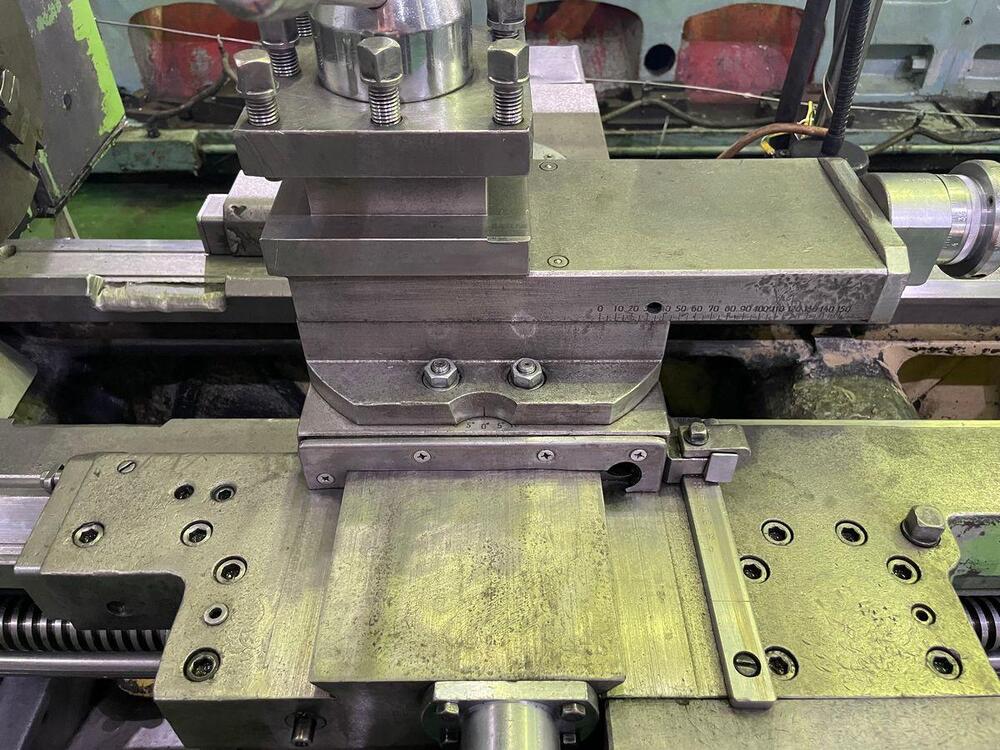

Суппорт. Подачи

Высота резца, мм/об

25

Диапазон продольных подач, мм/об

0,05..10,7

Диапазон поперечных подач, мм/об

0,025..5,35

Количество подач продольных/ поперечных

32/ 32

Количество резьб, мм

Пределы шагов метрических резьб, мм

0,5..112

Пределы шагов дюймовых резьб, ниток/дюйм

0,25..56

Пределы шагов модульных резьб, модуль

0,5..112

Пределы шагов питчевых резьб, питч диаметральный

56..0,25

Задняя бабка

Центр пиноли задней бабки по ГОСТ 13214-79

М5

Наибольшее перемещение пиноли, мм

150

Электрооборудование и привод

Количество электродвигателей на станке

3

Электродвигатель главного движения, кВт

11

Электродвигатель быстрых перемещений, кВт

0,75

Электродвигатель насоса СОЖ, кВт

0,125

Электродвигатель гидростанции, кВт

—

Габариты и масса станка (РМЦ = 1000)

Габариты станка (длина ширина высота) (РМЦ = 1000), мм

2880 х 1320 х 1605

Масса станка, кг

2880
