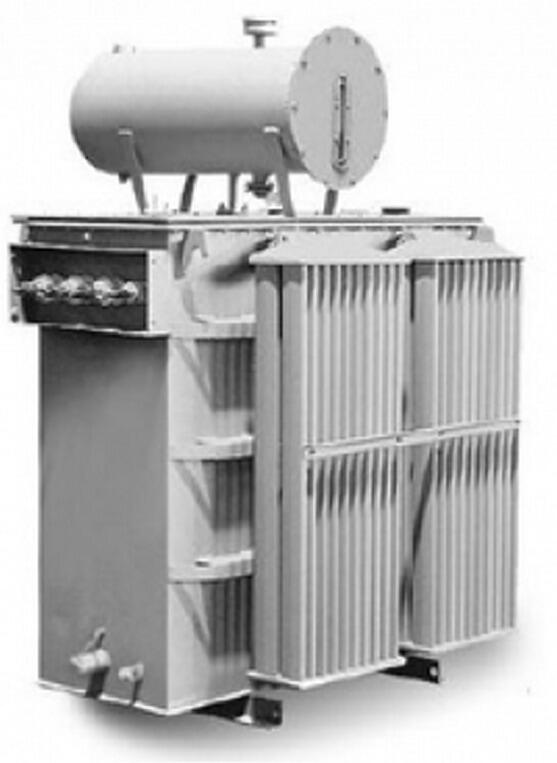

Трансформатор масляный ТМБ 1000/6 - 10/0.23

Трансформатор масляный ТМБ 1000/6 - 10/0.23 Структура условного обозначения ТМ(Б)(Э) - Х/6(10) У(ХЛ)1 - Х Т - трансформатор трехфазный, М - охлаждение масляное с естественной циркуляцией воздуха и масла, Б - для питания электрооборудования буровых установок; Э - устанавливаемые на платформах экскаваторов - для питания их электрооборудования; Х - номинальная мощность, кВА, 6(10) - класс напряжения обмотки ВН, кВ, У(ХЛ)1 - климатическое исполнение и категория размещения по ГОСТ 15150-69; Условия эксплуатации Допускается работа трансформаторов типа ТМБ и ТМЭ в условиях тряски и вибрации, связанной с работой трансформатора. При условии периодической очистки от пыли трансформаторы могут работать при запыленности воздуха до 400 мг/м3. Трансформаторы не рассчитаны для работы: во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т.п.); Конструкция трансформаторов Баки трансформаторов - прямоугольные. На узких противоположных стенках бака расположены вводы, которые закрываются коробами с уплотнениями. Для перемещения волоком на небольшие расстояния и крепления к платформе экскаваторов трансформаторы имеют салазки с отверстиями. Маслорасширитель обеспечивает наличие масла при всех режимах работы трансформатора и колебаниях температуры окружающей среды. Для контроля уровня масла на торце маслорасширителя устанавливается маслоуказатель. По желанию заказчика возможна установка контактных зажимов; для измерения температуры верхних слоев масла, на крышке трансформатора может устанавливаться термометр, термометрический сигнализатор; установка газового реле.
