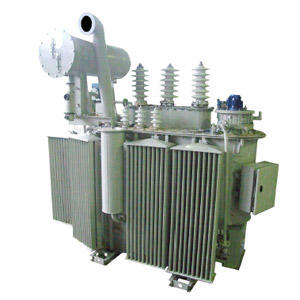

Трансформатор ТМН 4000/35

"Трансформаторы типа ТМН-1000-6300/35- У1 Трансформаторы ТМН-1000-6300/35 трехфазные двухобмоточные, масляные с естественным масляным охлаждением, с регулированием напряжения под нагрузкой (РПН), с диапазоном регулирования ±4 х 2,5% предназначены для преобразования напряжения в сетях 35 кВ. Изготавливаются для стран с умеренным климатом. Трансформаторы соответствуют требованиям ГОСТ 11677 и ГОСТ 11920. Условия эксплуатации Высота над уровнем моря - до 1000м Температура окружающего воздуха: -для умеренного климата - от -45? С до +40?С (исполнение У) Относительная влажность воздуха - не более 80% при +25?С. Трансформаторы не рассчитаны для работы: во взрывоопасной и агрессивной среде при вибрации и тряске Структура условного обозначения ТМН-Х/35-У 1 Т - трансформатор трехфазный М - охлаждение масляное с естественной циркуляцией воздуха и масла. Н - с регулированием напряжения под нагрузкой (РПН). Х - номинальная мощность, кВА. 35 - класс напряжения обмотки ВН, кВ. У1 - климатическое исполнение и категория размещения по ГОСТ 15150 Технические характеристики Номинальные напряжения обмоток: ВН- 35 кВ. НН- 10,5; 6,3 кВ. Число фаз -3. Обозначение схемы и группы соединения обмоток - У/Д-11. Вид и диапазон регулирования напряжения на стороне ВН. Конструкция трансформаторов Баки ТМН 1000-6300 кВА - овальные. Для увеличения поверхности охлаждения в трансформаторах применяются радиаторы. Для подъема трансформатора в сборе используются, крюки расположенные под верхней рамы бака трансформатора. На крышке бака расположены вводы ВН и НН, расширитель, гнездо для термобалона, люки для раскрепления активной части, вентиль Ду-50, внизу бака имеются пробка для спуска масла, пробка для взятия пробы масла, вентиль для заливки масла и бобышка заземления. Активная часть состоит из магнитопровода, изготовленного из высококачественного холоднокатаного электротехнического стали, обмоток и переключателя. Особая форма исполнения магнитопровода позволяет создавать соединения, называемое «STEP-LAP»,которая отлично зарекомендовал себя низким уровнем шума и низкими потерями холостого хода. Обмотки трансформаторов из алюминиевых или медных проводов. Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые. Маслорасширитель обеспечивает наличие масла при всех режимах работы трансформатора и колебаниях температуры окружающей среды. Трансформаторы комплектуется с маслоуказателями стрелочного типа, газовых и струйных реле, термосигнализатором типа ТКП-160 Сr и для 2500-6300 кВА предохранительным клапаном. В трансформаторах устанавливаются катки (каретки) по заказу, которые служит для продольного и поперечного перемещения трансформаторов. Сборка Окончательная сборка выполняется тщательно и точно согласно КД. Обмотки устанавливаются, и крепится на соответствующих стержнях магнитопровода, после чего выполняется монтаж ярма, электрические соединения и сушка под вакуумом. Перед установкой активной части в бак трансформатора, проверяется соединение обмоток, коэффициент трансформации и угловая погрешность сдвига фазных векторов. Окончательная сборка После тщательной сушки и проверки моментов затяжки болтовых соединения активная часть устанавливается в бак трансформатора, крепится крышка трансформатора и заполняется маслом. На этапе окончательного монтажа, трансформатор укомплектовывается заказанными аксессуарами. Испытания Все трансформаторы подвергается типовым и приемо-сдаточным испытаниям согласно ГОСТ 11677 и нормативной документации. Примечание: По требованию заказчика можно изготовить трансформатор других сочетаний напряжения."
