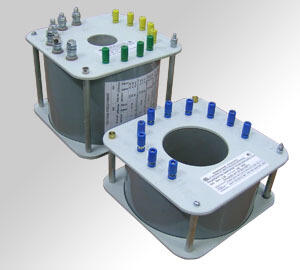

Трансформатор тока ТЛЛ-0,66 УХЛ4.2

Назначение Трансформаторы тока измерительные лабораторные ТЛЛ-0,66 предназначены для использования в цепях переменного тока с номинальным напряжением до0,66 кВ частотой 50 Гц при электрических измерениях и поверке средств измерений. Трансформаторы изготавливаются в исполнении УХЛ категории размещения 4.2по ГОСТ 15150-69 и предназначены для работы в следующих условиях: высота над уровнем моря не более 1000 м; температура окружающего воздуха при эксплуатации от плюс 1 до плюс 35 °С; при хранении от плюс 50 до минус 60 °С; относительная влажность воздуха 80 при 25 °С без конденсации влаги; окружающаясреда -невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию (атмосфера типа II по ГОСТ 15150); положение трансформатора в пространстве - на горизонтальной плоскости. Трансформатор выполнен в виде опорной конструкции. Корпус трансформатора выполнен из литой изоляции. Она является главной изоляцией и обеспечивает защиту обмоток от климатических и механических воздействий. Конструкция трансформатора предусматривает возможность закрепления трансформатора болтами М10, вворачивающимися во втулки, расположенные на нижней опорной поверхности.
