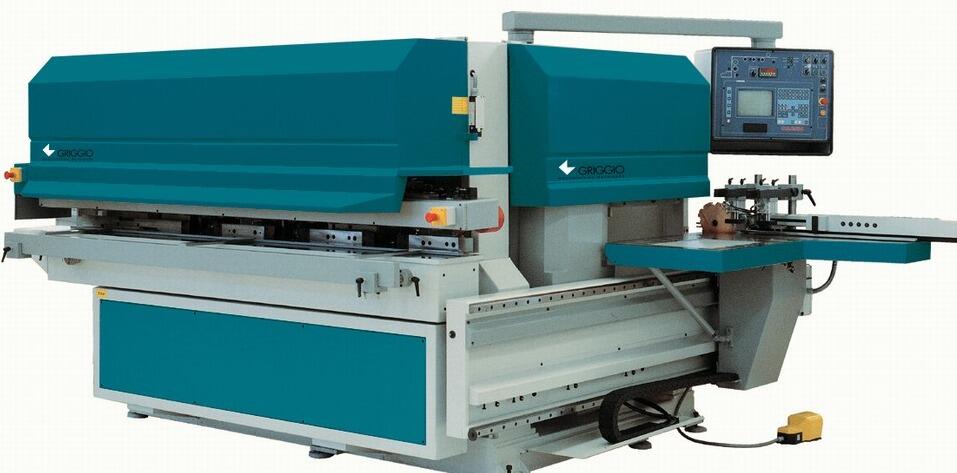

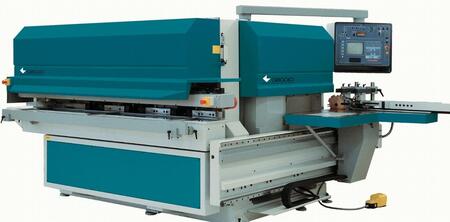

Угловой центр GAM 22, Griggio(Италия)

Комплект поставки Краткое описание особенностей станка: Компьютерное управление всеми операциями Возможна навеска большого количества инструмента Широкий рабочий стол для зарезки шипа, возможно под непрямым углом Высокая скорость движения каретки Автоматическая передача детали на обработку профилирующей группой Автоматическая подача по направляющим. Прецизионная торцовка под углом 90 градусов Технические характеристики Станок предназначен для производства окон и дверей. Станок позволяет выполнить полный цикл обработки, а именно, шипование, профилирование внутреннего и внешнего профилей, профилирование заготовок по периметру. Переналадка станка с профиля на профиль автоматическая. Управление всеми функциями с помощью ЧПУ. Параметр Значение Макс. размер заготовки шир х выс х длина 120 х100 х 3000 мм Шипорезная группа: Ход каретки 2000 мм Полезная высота шпинделей 350 мм Диаметр шпинделя 50 мм Макс. диам. инструмента 320 мм Диаметр пилы 400 мм Высота реза 120 мм Смещение пилы по горизонтали 100 мм Мощность мотора пилы 4 лс (3 кВт) Мощность мотора шпинделя 10 лс (7,5 кВт) Диам. аспирационных отверстий 80 мм и 150 мм Профильная группа: Высота 1-го профилирующего шпинделя с контросуппортом 350 мм Полезная высота программируемых гарнитур 350 мм Полезный ход шпинделя 350 мм Диаметр шпинделя 50 мм Макс. диаметр программируемых гарнитур 220 мм Мощность мотора 10 лс (7,5 кВт) Диаметр аспирационного отверстия 150 мм Узел выборки штапика: Диаметр пилы 200 мм Диаметр вала 35 мм Полезная длина вала 20 мм Частота вращения 6000 об/мин Позиционирование по вертикали с пневмоприводом, программируется с компьютера револьвер 4 положения Позиционирование по горизонтали вручную Диаметр аспирационного отверстия 80 мм Мощность мотора 3 лс (2,2 кВт) Вес нетто 3200 кг Габаритный размер 3200х2300х2000 мм
