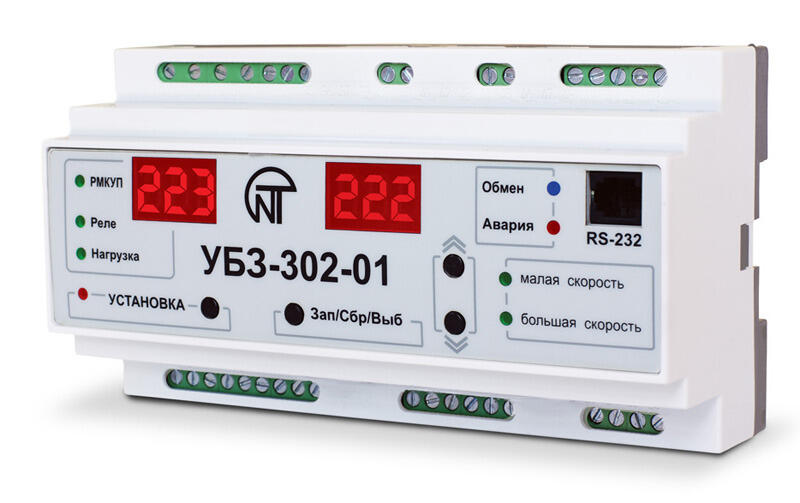

Универсальный блок защиты асинхронных электродвигателей УБЗ-302

Универсальный блок защиты асинхронных электродвигателей УБЗ-302. Предназначен для постоянного контроля параметров сетевого напряжения, действующих значений фазных/линейных токов трехфазного электрооборудования 380В 50 Гц и проверки значения сопротивления изоляции электродвигателей. УБЗ обеспечивает защиту асинхронных электродвигателей, мощностью от 2,5 кВт до 30 кВт при использовании встроенных токовых трансформаторов и до 315 кВт при использовании внешних токовых трансформаторов, в том числе и в сетях с изолированной нейтралью. УБЗ обеспечивает защиту электродвигателей при: 1.некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипания фаз, перекос фазных/линейных напряжений);2.механических перегрузках (симметричный перегруз по фазным/линейным токам);3.защита по превышению порога тока обратной последовательности: несимметрии фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя и/или подводящего кабеля (сравнение коэффициента несимметрии тока по обратной последовательности с коэффициентом несимметрии напряжения по обратной последовательности);4. исчезновении момента на валу электродвигателя («сухой ход» - для насосов) - защита по минимальному пусковому и/или рабочему току;5.затянутому пуску двигателя или блокировки ротора;6.недопустимо низком уровне изоляции статора с корпусом двигателя ( проверка перед включением);7.замыкании на «землю» обмотки статора во время работы - защита по токам утечки на «землю»; 8.тепловой перегрузке двигателя; 9. перегреве обмоток (определяется температура обмоток или при использовании встроенных в двигатель температурных датчиков или температура корпуса при использовании внешних температурных датчиков). По каждому типу защиты возможно запрещение и разрешение автоматического повторного включения (далее по тексту АПВ) нагрузки.Блок обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя (контактора).Связь: управление и передачу параметров по интерфейсу RS-485 в соответствии с протоколом MODBUS, - управление и передачу параметров от компьютера по интерфейсу RS-232;управление и передачу параметров по ИК-каналу
