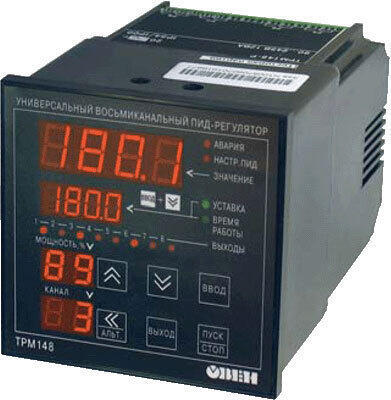

Универсальный ПИД-регулятор ОВЕН ТРМ148

Универсальный ПИД-регулятор восьмиканальный ОВЕН ТРМ148 применяется для построения автоматизированных систем мониторинга, контроля и управления технологическими процессами в пищевой, металлообрабатывающей промышленности, при производстве керамики, в системах климат-контроля и др.

Особенности универсального ПИД-регулятора ОВЕН ТРМ148:

• Восемь универсальных входов для подключения широкого спектра датчиков:
  - термопреобразователи сопротивления типа ТСМ/ТСП/ТСН
  - термопары ТХК(L), ТХА(К), ТЖК(J), ТНН(N), ТПП(R), ТПП(S), ТПР(В), ТВР(А-1,2,3), ТМК(Т)
  - датчики с унифицированным выходным сигналом тока 0(4)...20 мА, 0...5 мА, или напряжения 0...1 В, −50...50 мВ
  - датчики положения задвижки (резистивные или токовые)
  - «сухие» контакты
• До восьми встроенных выходных элементов различных типов в выбранной пользователем комбинации для управления исполнительными механизмами:
  - 2-позиционными (ТЭНы, двигатели, устройства сигнализации)
  - 3-позиционными (задвижки, краны)
• Вычисление дополнительных функций от измеренных величин:
  - относительной влажности психрометрическим методом
  - квадратного кореня из измеренной величины
  - разности измеренных величин
  - среднего арифметическогое измеренных величин
  - минимального и максимального значений измеренных величин, а также функции медианы
  - взвешенной суммы и частного измеренных величин
• Задание графика коррекции уставки по измерениям другого входа или по времени
• Режим ручного управления выходной мощностью
• Встроенный интерфейс RS-485 (протокол ОВЕН)
• Широкие возможности конфигурирования:
  - программа быстрого старта EasyGo
  - программа «конфигуратор ТРМ148» для свободного конфигурирования прибора
  - задание параметров с лицевой панели прибора
• Быстрый доступ к уставкам
• Автонастройка ПИД-регуляторов

В комплекте поставки прибора бесплатно: ОСР-сервер, драйвер для работы со SCADA-системой TRACE MODE, библиотеки WIN DLL.

Режимы работы ТРМ148:

• ПИД-регулирование, позволяющее с высокой точностью управлять сложными объектами
• Двухпозиционное регулирование — включение/выключение выходных устройств в соответствии с заданной логикой

В приборе могут быть установлены 8 выходных элементов в различных комбинациях:

• Реле 4 А 220 В
• Транзисторные оптопары n-p-n типа 400 мА, 60 В
• Симисторные оптопары 50 мА, 300 В
• ЦАП «параметр-ток 4...20 мА»
• ЦАП «параметр-напряжение 0...10 В»
• Выход 4...6 В, 100 мА для управления твердотельным реле

ТРМ148 может контролировать:

• нахождение регулируемой величины в заданных пределах (для этого служит блок «инспектор»)
• работоспособность измерителей (проверка на обрыв, замыкание, выход за допустимый диапазон и т. д.)
• работоспособность выходных элементов (LBA-авария)

Для упрощения настройки прибора были созданы 6 конфигураций, соответствующих наиболее распространенным технологическим процессам.
Все 6 заводских модификаций хранятся в энергонезависимой памяти прибора и могут быть вызваны в процессе установки и наладки.

Поддерживаемые градуировки:

• Термопары: ТХК(L), ТЖК(J), ТНН(N), ТХА(К), ТПП(S), ТПП(R), TПР(В), ТВР(А-1), ТВР(А-2), ТВР(А-3), ТМК(Т)
• Термопреобразователи сопротивления: Cu50, 50M, Pt50, 50П, Cu100, 100М, Pt100, 100П, Ni100, Pt500, 500П, Cu500, 500М, Ni500, Cu1000, 100М, Pt1000, 1000П, Ni1000
• Унифицированные аналоговые сигналы: 0...5; 0...20; 4...20 мА, –50...50 мВ, 0...1 В, 0...900 Ом, 0...2 кОм

Технические характеристики универсального ПИД-регулятора ОВЕН ТРМ148:

Характеристики измерительных датчиков:

Характеристики выходных элементов:
