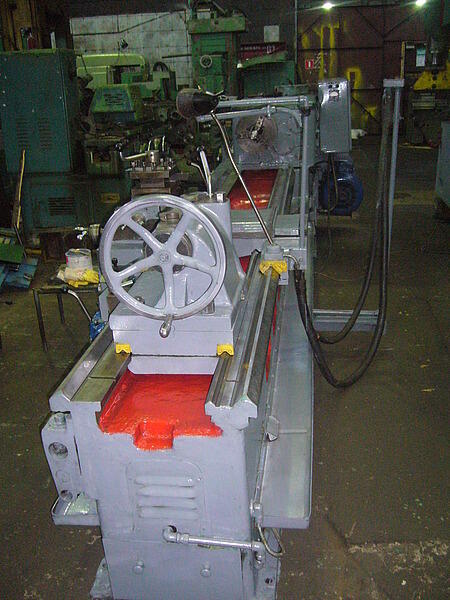

Универсальный токарно-винторезный станок 1М63

Универсальный токарно-винторезный станок модели 1М63 предназначен для выполнения разнообразных токарных и винторезных работ по черным и цветным металлам, включая точение конусов, а также нарезание резьб: метрической, модульной, дюймовой и питчевой.
Величина 1М63
Класс точности Н
Наибольший диаметр точения над станиной, мм 630
Наибольший диаметр точения над суппортом, мм 350
Наибольшая длина обрабатываемой заготовки, мм 2800
Конец шпинделя фланцевый 8М
Диаметр отверстия в шпинделе, мм 65
Наибольший вес изделия обрабатываемого в центрах, кг 2000
Число скоростей шпинделя 22
Пределы частот вращения шпинделя (прямое вращение), мин-1 10 - 1250
Пределы продольных подач, мм/об. 0,064-1,025
Пределы поперечных подач, мм/об. 0,0256-0,378
Количество нарезаемых резьб:
Метрических
Модульных
Дюймовых
Питчевых
46
37
31
30
Пределы шагов нарезаемых резьб:
Метрических, мм
Модульных, модулей
Дюймовых, число ниток на один дюйм
Питчевых, питчей
1 – 192
0, 5-48
24 – 0, 25
96-1
Наибольшее перемещение суппорта, мм
Продольное
Поперечное
2520
400
Наибольшее перемещение резцовых салазок, мм 220
Наибольшее перемещение пиноли задней бабки, мм 240
Мощность электродвигателя главного движения, квт 13
Габариты станка, мм (длин х шир х выс) 4950 х 1590 х 1420
Вес станка, кг 5000
Год выпуска: 1973
