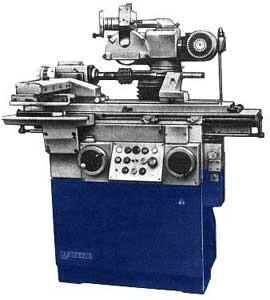

Универсальный заточной станок 3Е642Е

Универсальный заточной гидрофицированный станок предназначен для заточки и доводки основных видов режущих инструментов из инструментальной стали, твердого сплава и минералокерамики абразивными, алмазными и эльборовыми кругами. Станок может выполнять круглое шлифование (наружное и внутреннее), плоское шлифование. Преимущества конструкции станка: гидрофицированный привод продольного перемещения стола; столазамкнутые роликовые стальные направляющие стола и каретки, позволяющие устанавливать на стол тяжелые приспособления и детали без потери точности перемещения, а также обеспечивающие долговечность; беззазорный привод стола от маховика; двигатель шлифовального круга развернут в сторону, противоположную шпинделю, что существенно расширяет технологические возможности и сокращает время переналадки; малые габариты станка при больших технологических возможностях; рабочее продольное перемещение станка и поперечное перемещение шлифовальной головки осуществляется вручную по замкнутым направяющим качения, что повышает точность обработки; вертикальное перемещение шлифовальной головки осуществляется вручную и механизировано; механизированные подъем и опускание шлифовальной головки способствуют улучшению условий труда и снижению вспомогательного времени; шпиндель шлифовального круга может поворачиваться в горизонтальной плоскости на 360°, в вертикальной - на 20° вверх и на 40° вниз относительно горизонтальной оси, что упрощает настройку на заданный угол заточки и значительно расширяет технологические возможности станка; пульт управления легко доступен оператору с любого из 3-х рабочих мест; заточка многолезвийного инструмента с поперечной подачей до жесткого упора ведет к повышению производительности и точности обработки; на станке может быть использовано пылеотсасывающее устройство; большое число приспособлений, входящих в комплект и стоимость станка и поставляемых по особому заказу, позволяет выполнять почти все виды существующих заточных работ. Область применения: инструментальные заводы, инструментальные цеха и другие отрасли промышленности, связанные с металлообработкой. Технические характеристики: Диаметр обработки 250 мм Расстояние между центрами 630 мм Расстояние от оси центров до оси паза стола (в гор. плоскости) 125 мм Продольное перемещение стола 450 мм Скорость продольного перемещения стола 0,2:12 м/мин Мощность главного привода 1,1/1,5 кВт Габаритные размеры 1830х1940х1550 мм Масса 1300 кг
