Установка АСР-20 для бестраншейной прокладки труб

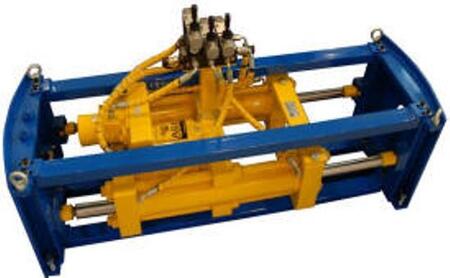

АСР-20 Установка мод. АСР-20 предназначена для бестраншейной прокладки (замены) труб от Ø50 до Ø225 мм. с размещением в котлованах или колодцах с размерами рабочей зоны от 1000х1000 мм. До 1500х1500 мм. В базовый комплект поставки установки АСР-20 входят: силовой блок, гидроагрегат, соединительные рукава высокого давления длиной по 10 м с быстроразъемными соединениями, комплект ЗИП, техническое описание, паспорт. В состав силового блока входят: — передняя траверса; — замыкающая рама с 4-мя направляющими шпильками; — 2 гидроцилиндра с ходом 270/380мм и суммарным тяговым усилием до 20 т, толкающим усилием 10 т; — гидравлический блок управления; — комплект деталей для сборки силового блока. Габариты силового блока в раме (длина Х ширина Х высота): при ходе штока 280 мм — 980х480х291, масса 280 кг, высота оси 160мм, установка без вращателя; при ходе штока 380 мм — 1400х480х400; с вращателем (крутящий момент от 800 Н*м до 1200 Н*м), масса 380 кг, высота оси 230мм. Гидроагрегат в исполнении с бензомоторным или электрическим приводом, по заказу возможна дизельная насосная установка. Параметры и состав гидроагрегата: Для установки без вращателя: — рабочее давление - 40,0 МПа (макс. 50МПа); — насосная установка N = 4,4 кВт, Q = 3 л/мин; — гидробак объемом 40 л; — габариты (длина Х ширина Х высота) - 750х408х800; — блок гидроаппаратуры с ручным управлением. Для установки с вращателем: — сдвоенная насосная установка N = 11кВт: 1 насос — рабочее давление - 40,0 МПа (макс. 45МПа), Q = до 7 л/мин; 2 насос — рабочее давление до 12 МПа….14 МПа, Q= 24 л/мин; — двигатель Subaru ЕН65D или электродвигатель (3х380В, 50 Гц); — гидробак объемом 100 л; — габариты 1320Х820Х1200 мм, масса без масла - 340кг. ль Subaru ЕН65D или электродвигатель (3х380В, 50 Гц); — гидробак объемом 100 л; — габариты 1320Х820Х1200 мм, масса без масла - 340кг. — блок гидроаппаратуры с ручным управлением. Дополнительно к базовому комплекту поставляются следующие принадлежности: - рама сварная или сборная с радиусными или плоскими опорными плитами и дополнительной навесной; передней плитой; - штанги Ø36 мм, длиной 550/700 мм; - расширители-разрушители для прокладки труб Ø50…… 225 мм; - комплект съемных разрезающих ножей - 4 шт. (в т. ч. 2 запасных); - наконечник симметричный, переходник резьбовой; - контейнеры для штанг емкостью 100 штанг.
