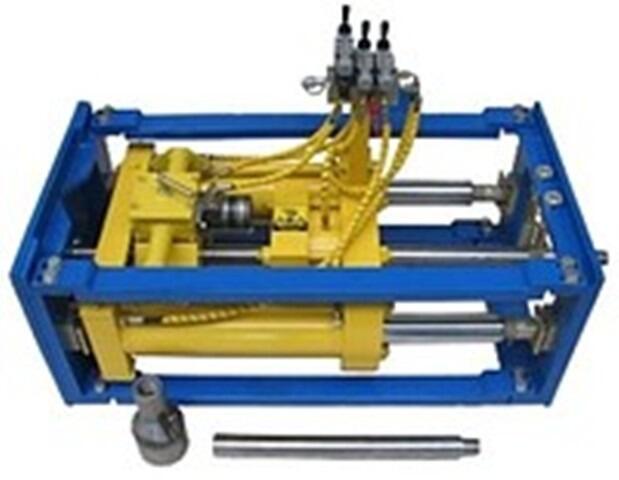

Установка АСР-60 для бестраншейной прокладки труб

Установка мод. АСР-60 предназначена для бестраншейной прокладки (замены) труб от Ø100 до Ø315 мм. с размещением в котлованах или колодцах с минимальными размерами рабочей зоны 1500х1500 мм. В базовый комплект поставки установки АСР-60 входят: силовой блок, гидроагрегат, соединительные рукава высокого давления длиной по 10 м с быстроразъемными соединениями, комплект ЗИП, техническое описание, паспорт. В состав силового блока входят: — передняя траверса; — замыкающая рама с 4-мя направляющими шпильками; — 2 гидроцилиндра с ходом 380мм и суммарным тяговым усилием до 60т, толкающим усилием 30т; — гидроуправляемый зажимной патрон; — гидравлический ключ для свинчивания/развинчивания и проворота штанг (крутящий момент 1500 кн. ); — гидравлический блок управления; — комплект деталей для сборки силового блока. Габариты силового блока в раме (длина Х ширина Х высота) — 1500Х700Х1100мм. Гидроагрегат в исполнении с бензомоторным, или, электрическим приводом, по заказу возможна дизельная насосная установка. Параметры и состав гидроагрегата: — рабочее давление - 40,0 МПа (макс. 50МПа); — насосная установка N = 10 кВт, Q = 10 л/мин (бензомотор «Субару») или электродвигатель (3х380В, 50 Гц); — гидробак объемом 100 л; — блок гидроаппаратуры с ручным управлением; — габариты (длина Х ширина Х высота) - 1320Х820Х1200 мм, масса без масла - 340 кг. Дополнительно к базовому комплекту поставляются следующие принадлежности: - рама сварная или сборная с радиусными или плоскими опорными плитами и дополнительной навесной передней плитой; - штанги Ø58 мм, полезной длиной 640 мм; - расширители-разрушители для прокладки труб Ø100…… 315 мм; - комплект съемных разрезающих ножей - 4 шт. (в т. ч. 2 запасных); - наконечник симметричный; - переходник резьбовой; - контейнеры для штанг емкостью 60 штанг. Так же разработана и изготовляется установка АСРТ-60, главной особенностью установки является наличие съемной бурильной головки, устанавливаемой при обнаружении препятствий вместо легкосъемных узлов (зажимного патрона и ключа), используемых при силовом продавливании. Ввиду того что данная разработка выполнялась для нужд Министерства обороны РФ и основным требованием было уменьшение габаритных размеров и веса с сохранением функциональности.
