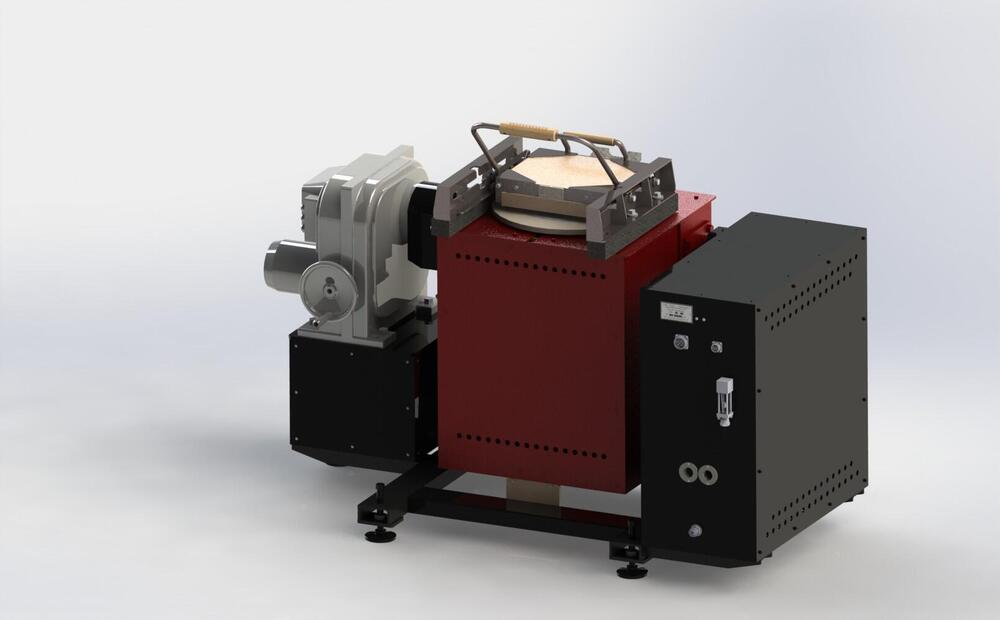

Установка Индукционная плавильная высокочастотная УПВ-25/100М

Индукционная плавильная установка УПВ 25/100М предназначена для плавки драгоценных и цветных металлов.

1.1.Состав оборудования В состав оборудования входят следующие элементы:

Генератор ВБГ-25М

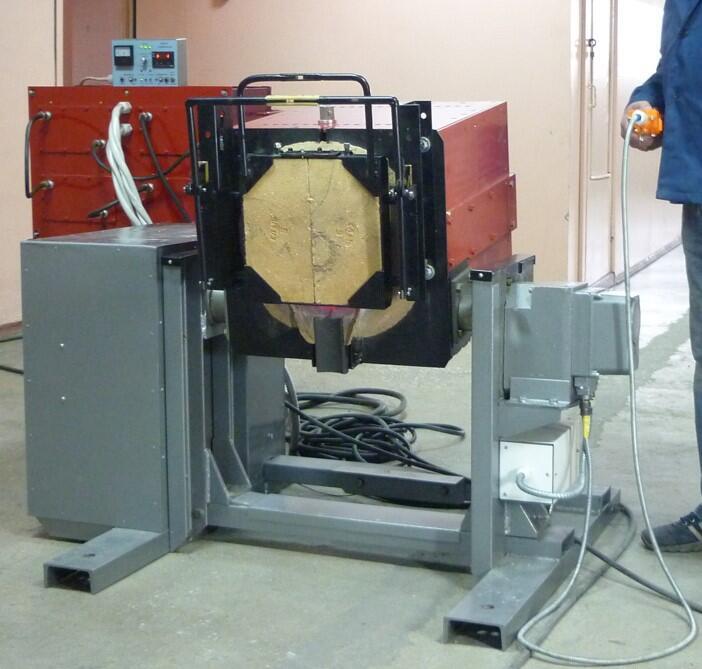

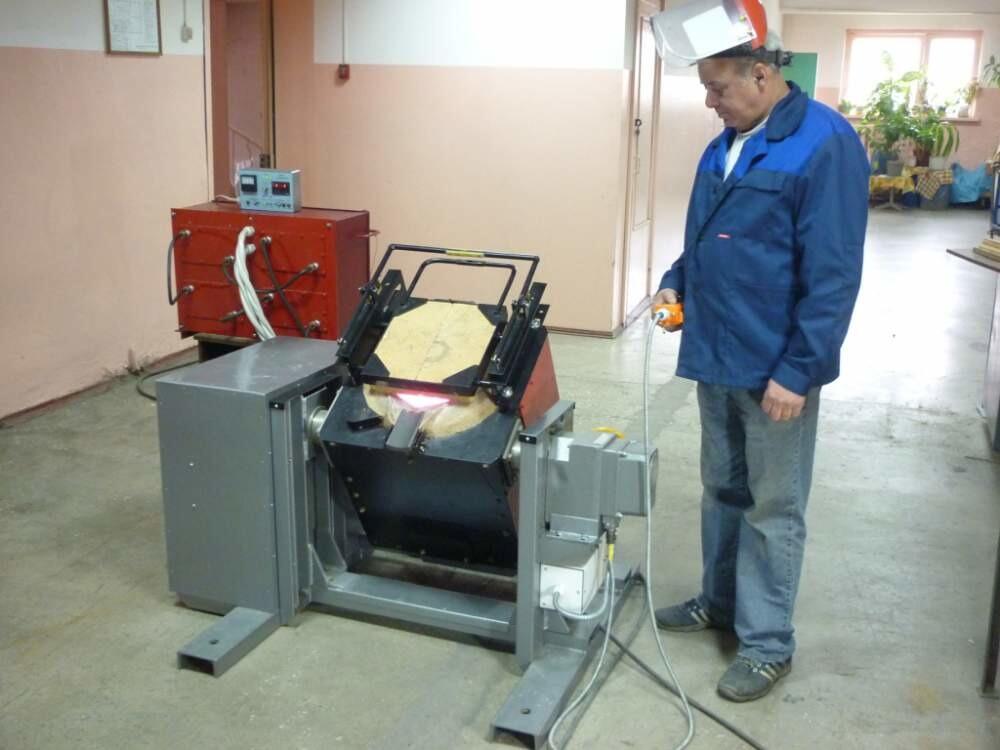

Плавильное устройство УП-100М с поворотным устройством (для выливания расплава из тигля установка снабжена поворотным устройством, которое приводится в действие электродвигателем, при этом предусмотрена возможность ручного поворота)

Пульт управления ПУ/ВБГ-25М Измеритель-регулятор микропроцессорный Овен ТРМ1-Д.У.Р. (В установке предусмотрена возможность работы с автоматическим поддерживанием заданной температуры встроенным в ПУ/ВБГ-25М прибором «Овен») (по надобности).

1.2.Технические характеристики

1. Емкость плавильного агрегата (по меди) - 100 кг

2. Мощность питающего преобразователя - 25 кВт (КПД - не ниже 93%) 3. Мощность потребляемая от сети - 25 кВт

4.Число фаз питающей сети - 3

5.Число фаз контурной цепи - 1

6. Номинальная частота: -питающей сети - 50 Гц -контурной цепи - 66 кГц

7. Номинальное напряжение: -питающей сети - 380В -контурной цепи - 150 В

8.Гарантированная температура тигля 1200°С

9. Расход охлаждающей воды при температуре 25°С -через индуктор - 20-150 л/ч -через преобразователь - 20-150 л/ч

10. Давление охлаждающей воды - самотеком

11. Длительность разогрева печи для выхода на рабочий режим- не более 60 мин.

12. Длительность плавки на разогретой печи - не более 80 мин.(при 50% заполнении тигля золотом)

13. Масса плавильного агрегата не более 350 кг.

14. Габаритные размеры: -преобразователя не более- 760х580х410 -печи - 1020х1360х890 мм

15.Тип и марка применяемых тиглей - АА 100 Т1
