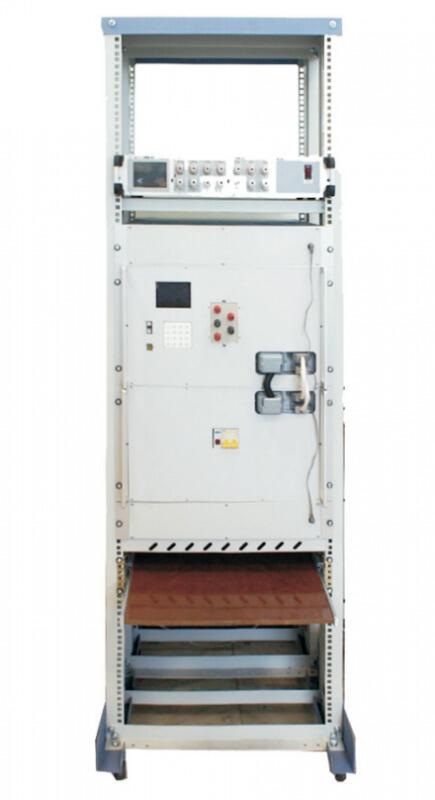

Устройство измерительное магнитных потоков ММКС-15Э/1

Устройство измерительное магнитных потоков ММКС-15Э/1 ММКС-15Э/1 ОПИСАНИЕ Комплекс предназначен для определения статических магнитных характеристик кольцевых образцов магнитомягких материалов согласно ГОСТ 8.377-80, статических магнитных характеристик образцов для аппарата Эпштейна и кольцевых образцов электротехнических сталей согласно ГОСТ 12119-98, а также накопления и обработки результатов измерений. ПРИМЕНЕНИЕ Лабораторные магнитные измерения ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Пределы измерения магнитного потока: ±(1…10) мкВб ±(10…100) мкВб ±(100…1000) мкВб ±(1…10) мВб ±(10…100) мВб ±(100…1000) мВб Пределы измерения переменного напряжения (на входе 2 канала веберметра): ±(1…10) мВ ±(10…100) мВ ±(100…1000) мВ ±(0,2…2,5) В ±(2…50) В Диапазоны устанавливаемых и измеряемых значений источника тока: ± (0.1..5) мА ± (1..50) мА ± (10..500) мА ± (0.1..5) А ± (1..15) А nДискретность установки значения тока внутри каждого диапазона не более 0,05 % nБлок источника тока намагничивания может использоваться для размагничивания образцов материалов nНестабильность тока в намагничивающей обмотке образца не более 0,02 % в минуту nОтношение амплитуды переменной составляющей выходного напряжения к постоянной составляющей не более 0,05 % nОтносительная погрешность задания постоянного тока в пределах диапазона не более 0,1 % nОтносительная погрешность измерения постоянного тока в пределах диапазона не более 0,1 % nОтносительная погрешность измерения магнитного потока на всех диапазонах, кроме 10 мкВб, не более ±0,5% nОтносительная погрешность измерения магнитного потока на диапазоне 10 мкВб не более ±1,0% nМаксимальное постоянное напряжение на намагничивающей обмотке при: - активном сопротивлении нагрузки не менее 4 Ом - не менее 40 В - при токе нагрузки до 15 А - не менее 10 В nПределы допускаемых напряжений: - вход 1 (10 мкВб, 100 мкВб) - не более ±2,5 В - вход 2 (1000 мкВб, 10 мВб, 100 мВб) - не более ±50 В nФорма сигнала перемагничивания синусоидальная, программируемая nУправление выбором режимов измерений программное nСхема включения сердечника для проведения измеренийт двухобмоточная nНакопление и обработка результатов измерений в базе данных nВходное сопротивление канала измерения, Ом - вход 1 (10мкВб, 100мкВб) - не менее 1 МОм - вход 2 (1000мкВб, 10мВб, 100 мВб) - не менее 10 кОм
