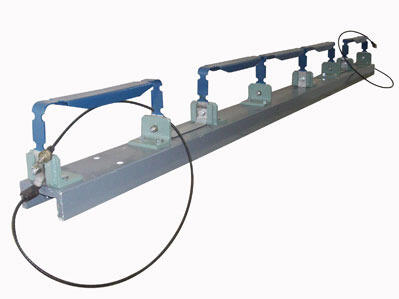

Устройство контроля схода подвижного состава

Назначение и область применения Устройство контроля схода подвижного состава на полимерном основании - УКСПС-П (далее - устройство) предназначено для: автоматического обнаружения схода подвижного состава, а также, обнаружения волочения деталей подвижного состава и груза, выступающих за нижний габарит подвижного состава. автоматической выработки сигнала при наличии нештатной ситуации и передачи его на устройства интервального регулирования движения поездов с целью запрещения поезду следовать с перегона на станцию, со станции на перегон, мосты, туннели и другие искусственные сооружения и объекты повышенной опасности. Устройство является дополнительным средством повышения безопасности движения поездов на железнодорожном транспорте. Устройство предназначено для установки в железнодорожную колею шириной 1520 мм с рельсами типа Р65, Р50 на участках с деревянными или железобетонными шпалами. Устройство монтируется в межшпальном пространстве, посредством крепления к шпале. Основные преимущества высокая надежность устройства достигается, благодаря минимальному количеству элементов изделия включаемых в контрольную электрическую цепь. соединение датчиков между собой, а также с шинами подрельсовыми и перемычками осуществляется резьбовыми виброустойчивыми соединениями. отсутствие составляющих деталей датчика и дополнительных элементов связей датчиков, находящихся внутри рельсовой колеи, обеспечено цельнометаллической конструкцией датчиков, что сокращает количество источников переходного сопротивления. контактные поверхности элементов электрической цепи лужены и обладают повышенной коррозионной защищенностью обеспечивающей надежный электрический контакт. основание выполнено из диэлектрического высокопрочного композиционного материала, обеспечивающего простоту сборки и надежность изоляции относительно рельса. Краткое описание и технические характеристики Несущей частью УКСПС-П является основание, выполненное из диэлектрического материала (пултрузионный армированный стеклопластик), на котором смонтированы все элементы устройства. Устройство имеет пять датчиков соединенных последовательно. Три датчика, находящиеся внутри рельсовой колеи, соединены с двумя датчиками снаружи колеи шинами подрельсовыми. По концам устройства имеются две перемычки для подключения к кабельным концевым муфтам. Контрольная электрическая цепь включает в себя - датчики, шины подрельсовые и перемычки. Срабатывание устройства происходит при разрушении датчика в местах уменьшенного сечения профиля, в зависимости от направления силового воздействия. Разрушаемыми элементами устройства являются датчики, изготовленные из стальной полосы методом штамповки с последующей термообработкой. Датчики снабжены сминаемыми элементами - индикаторами соударения, для распознования и подтверждения факта удара.
