Устройство пакерное УПК-1

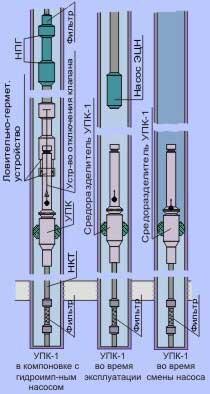

Устройства пакерные серии УПК (средоразделители) предназначены в первую очередь для решения проблемы предотвращения загрязнения призабойных зон пласта жидкостями глушения во время подземных ремонтов скважин. Устройство устанавливается на заданной глубине выше зоны перфорации, снабжено обратным клапаном, пропускающим жидкость из пласта во время эксплуатации скважины и препятствующим поступлению жидкости в пласт во время ее остановки и замены насосного оборудования, в том числе с применением жидкости глушения. Особенность такого пакерного устройства в том, что резиновая манжета, разделяющая межтрубное пространство работает не в режиме сжатия (классический вариант пакера), а в режиме расклинивания, т.е. данная манжета перекрывает межтрубное пространство посредством входящего в нее в момент распакеровки клина, что намного увеличивает надежность ее работы. Кроме этого оригинальная конструкция средоразделителя УПК: - позволяет беспрепятственно извлекать данное устройство после эксплуатации его в скважине в течении 3-4 лет; - обеспечивает нормальную работу с любым гидронасосом: струйным, гидроимпульсным, гидропоршневым и т.д.; - обеспечивает многократную герметичную привязку к колонне НКТ (это необходимо, например, для профилактических работ по очистке призабойной зоны пласта теми же гидроимпульсными или струйными насосами не извлекая пакерного устройства). Технические характеристики: Устройства пакерные клиновые УПК-1 Рабочее давление (максимальный перепад давления), Мпа 32 Диаметр проходного отверстия: с клапаном 22 Частота генерируемых импульсов, Гц 5-50 без клапана 46 Способ посадки мех-й Рабочая среда нефть, газ, пласт. вода Внутренний диаметр эксплуатационной колонны, гарантирующий герметичность разобщения, мм 126-132 Усилие срезов стопорных штифтов при посадке пакера, кг,не менее 6000 Габаритные размеры, мм: диаметр 122 Длина, мм 3310 Масса, кг, не более 150
