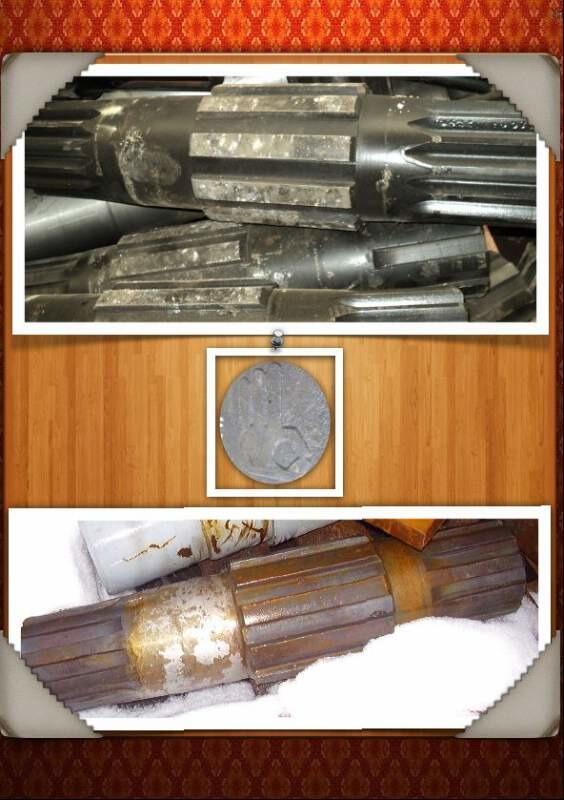

Вал трехшлицевой 1080.28.19-1 (эвольвент)! габариты ф200х780!, валы-шестерни

Вал трехшлицевой 1080.28.19-1 (эвольвент)! вес 140кг! габариты ф200х780! Штампованные и нарезанные из проката заготовки для ступенчатых валов длиной более 100 мм обрабатывают в следующей последовательности: поочередное или одновременное фрезерование торцов заготовки с двух сторон, предварительное обтачивание загтовки (обычно с двух установов), чистовое обтачивание, предварительное шлифование шеек, фрезерование шпоночных пазов или шлицев, сверление отверстий (если предусмотрены чертежом), нарезание резьб, термическая обработка (если нужно), окончательное шлифование шеек Маршрут обработки нежестких валов усложняется введением дополнительных операций протачивания и шлифования шейки под люнет до токарной обработки, а также введением нескольких операций промежуточной правки (если она допускается техническими условиями). За базы при выполнении большинства операций принимают центровые гнезда заготовки. При обработке полых валов концентричность наружных поверхностей относительно посадочных участков центрального отверстия обеспечивается базированием на центровые пробки или конические фаски отверстия. Параллельность шпоночных пазов или шлицев оси вала достигается его установкой на центра, обработка с установкой в призмах применяется при условии точной обработки базирующих шеек. Задача выдерживания жестких допусков на длину ступеней при способе автоматического получения размеров решается параллельной подрезкой на предварительно настроенном станке. Установка на плавающий передний центр, обеспечивает жесткий допуск на длину ступени от левого торца. Продолжение см. в описании «вал промежуточный 1080.05.332-1сб)»!
