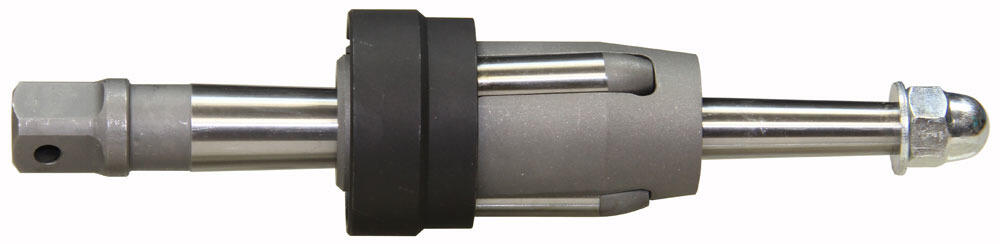

Вальцовки серии "К"

Крепежные с фиксированной глубиной вальцевания Применяются для закрепления труб с внутренним диаметром от 15 до 100 мм модель * применяются для труб (наружный диаметр и толщина стенки, мм) диапазон развальцовки, мм (d мин.-d макс.) глубина вальцевания (рабочая длина ролика) L, мм размер квадрата или шестигранника веретена, мм К-15 20-2,5 14,6 - 16,5 30 квадрат 11 К-23 29x3; 30x3,5 22,4 - 25,4 25 квадрат 14 К-24 (25) 29-2,5; 30-3 23,3 - 26,7 25 К-24 (40) 29-2,5; 30-3 23,3 - 26,5 40 К-25 (15) 29-2; 28-1,5; 32-3,5 24,3 - 27,9 15 К-25 (25) 29-2; 28-1,5; 32-3,5 24,3 - 27,6 25 К-26-27 32-2,5; 32-3 25,3 - 29,4 25 К-32-33 38-2,5; 38-3 31,3 - 35,0 40 К-39-40 45-3 38,0 - 41,6 25 К-41-42 45-1,5; 45-2; 51-4,5; 51-5 40,0 - 45,5 40 квадрат 19 К-43-44 50-3; 50-3,5; 51-3,5; 51-4 42,0 - 47,4 40 К-45-47 51-2; 51-2,5; 51-3 44,0 - 50,0 40 К-48-51 51-1,5; 57-3; 57-3,5; 57-4; 60-4,5 47,0 - 54,4 50 К-52-54 60-3; 60-3,5; 60-4; 63-4,5 50,0 - 57,7 50 К-55-57 63-3; 63-3,5; 63-4 53,0 - 60,0 50 К-61-64 70-3,5; 70-4,5 60,0 - 67,5 50 К-68-70 76-3; 76-3,5 66,0 - 75,0 50 шестигранник 27 К-75-78 83-3; 83-3,5; 89-6 73,0 - 81,5 50 К-79-82 89x4,5; 89-5 77,0 - 86,0 50 шестигранник 27 К-96-100 108-5 95,0 - 105,0 50 шестигранник 32 * - цифровой индекс указывает на номинальный внутренний диаметр трубы (Например, вальцовка К-15 предназначена для закрепления труб с номинальным внутренним диаметром 15 мм) Вальцовки модели К-24 и К-25 изготавливаются с различной длиной ролика. Глубина вальцевания при этом указывается в скобках. Кроме вальцовок в сборе по запросу Заказчика могут быть поставлены и сменные комплекты к ним. В состав сменного комплекта к вальцовке серии «К» входит 1 веретено и 3 ролика.
