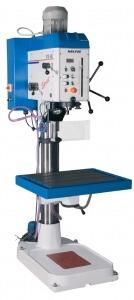

Вертикально-сверлильный станок VS 40 Sprint

Колонный сверлильный станок CASTOR и POLLUX предназначены для сверления, развёртывания, нарезания резьбы при штучном и серийном производстве. Шпиндельная головка и рабочий стол настраиваются по вертикали и вращаются вокруг колонны на 360 градусов. В соответствии с видом первичной передачи станки VS40 разделяются на два типа: CASTOR - первичная передача упругая. POLLUX - первичная передача механическая. Они оснащены ручной и машинной подачей и отличаются ступенчатым изменением оборотов шпинделя, достигая 12 (18) степеней. Изменение оборотов обеспечивается посредством рычагов и переключением оборотов электродвигателя. Новинка среди сверлильных станков серии VS40 - станок VS40 SPRINT. Указанный сверлильный станок является производным станка серии POLLUX, дополнение электропроводки частотным преобразователем достигается плавное изменение оборотов при сохранении всех преимуществ сверлильных станков серии VS40. Автоматическая муфта машинной подачи обеспечивает самопроизвольное выключение подачи при перегрузке. Глубина сверления настраивается с помощью миллиметровой шкалы. Элементы управления станков сосредоточены на передней панели. Шпиндель установлен в точных шариковых подшипниках, спиральная пружина возвращает шпиндель в верхнее положение. Смазывание всех подвижных деталей обеспечивается шнековым насосом. Электрооснащение сосредоточено в шкафу и полностью соответствует всем нормам ЕС. ТЕХНИЧЕСКИЕ ДАННЫЕ VS 40 Sprint Диаметр сверления стали 600 МПа мм 40 Глубина сверления мм 220 Конус шпинделя MORSE 4 Указатель глубины сверления шкала Упор глубины сверления точная настройка Полезная поверхность стола - горизонтально мм 600 x 490 Т - пазы 3 x ш 14; шаг 112 Расстояние шпинделя от пол. площади стола макс.- мин. мм 1000 / 180 Вылет шпиндельной головки мм 305 Диаметр колонны мм 140 Вертикальное движение шпиндельной головки мм 180 Вертикальное движение консоли со столом мм 440 Настройка по высоте стола и шпиндельной головки зубчатым гребнем Обороты шпинделя - - количество степеней плавное изменение - предел числа оборотов об/мин 45 - 2800 Направление вращения шпинделя правое - левое Первичная передача механическая (зубчатыми колёсами) Подачи ручные / машинные - количество степеней 4 - диапазон подач мм/об 0,11 - 0,45 Тип муфты электромагнитная Макс. аксиальное давление на шпиндель H 11000 Двигатель В 3 x 400 Электродвигатель обороты/мощность об/мин/кВт 1400 / 2,2 - Охлаждение Об. 20 л; мощность накачки 30 л/мин Макс. размеры станка (Ш х Д х В) мм 730 x 1130 x 2100 Масса станка (нетто / брутто) кг 660 / 725 Размеры упаковки (Ш х Д х В) мм 1250 x 730 x 2200
