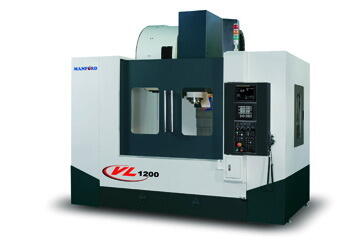

Вертикальные обрабатывающие центры c линейными направляющими MANFORD VL 1200

Размеры Вертикальные фрезерные обрабатывающие центры с линейными направляющими серии VL имеют перемещения по осям (X,Y,Z) от 510×410×460 мм до 1200×610×100 мм. Размеры обрабатываемых деталей варьируются — имеются столы размерами от 600×320 мм вплоть до 1300×600 мм, с максимальной нагрузкой на стол от 300 кг до 1000 кг. Предназначение Обрабатывающие центры серии VL предназначены для обработки деталей сложной криволинейной формы из сталей, чугуна и легких сплавов из литых и штампованных заготовок. На станке можно производить фрезерование, сверление, развертывание и растачивание отверстий. Обработка по программе ЧПУ производится по трем координатам (при отсутствии дополнительных поворотных столов). Автоматизация Станки оснащены устройством автоматической смены инструмента (УАСИ) безманипуляторного типа на 16 (24 опция) позиции, позволяющие устанавливать инструмент с диаметром обработки до 100 мм и длинной до 300 мм и весом до 6 кг. Время смены инструмента 8 сек. Скоростные характеристики Шпиндель станков (диаметром 120/150 мм) сбалансирован для скоростной и точной обработки. Скоростью вращения шпинделя 8000 (опция 10000/1200/15000) об/мин и мощностью от 5,5 до 15 кВт, конус шпинделя BT40. Функция продувки воздухом предотвращает попадание стружки в отверстие шпинделя. Линейные направляющие станков серии VL обеспечивают максимальную скорость быстрого перемещения по осям 30 м/мин, рабочего перемещения по осям 10 м/мин, сохраняя точность и стабильность обработки на рабочих режимах резания. Точность позиционирования 0,005мм на длине 300 мм, повторяемость ± 0,003 мм на длине 300 мм. Специфика конструкции Специальная конструкция направляющих роликов противовеса с игольчатыми подшипниками является оптимальной опорой и способствует более плавным перемещениям. Шариковые винтовые пары диаметром 32/40/50 мм гарантируют высокую точность перемещений и длительный срок службы. ШВП — со сдвоенной гайкой высокоточные класса С3, закаленные и шлифованные. Основные базовые узлы изготовлены из высококачественного чугуна, подвергнутого термообработке и стабилизации.
