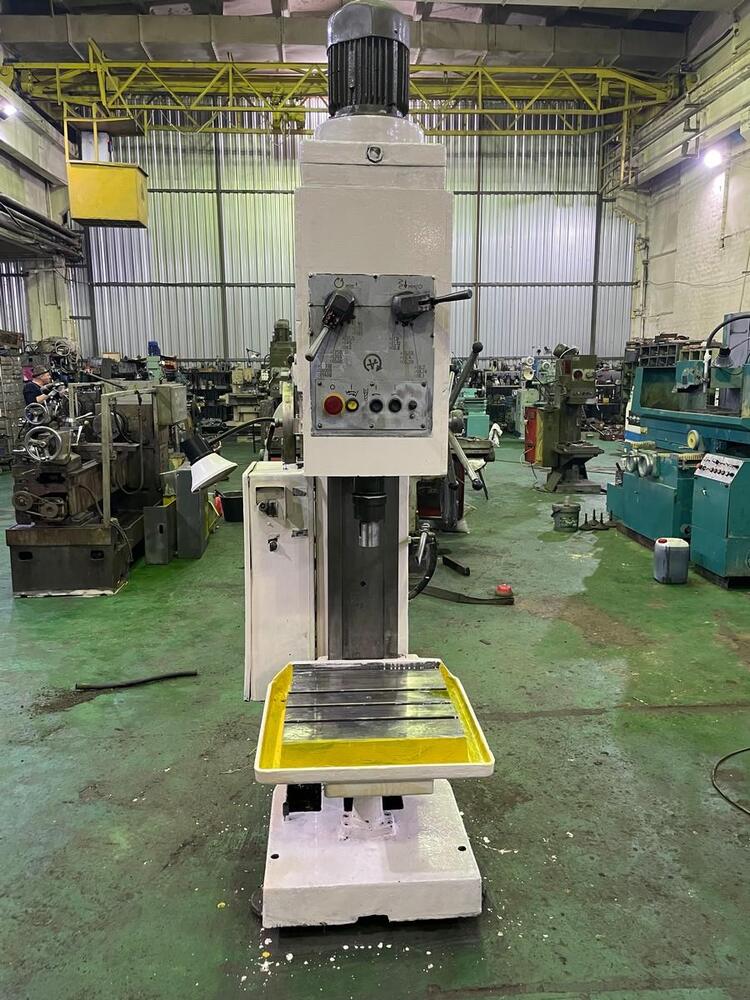

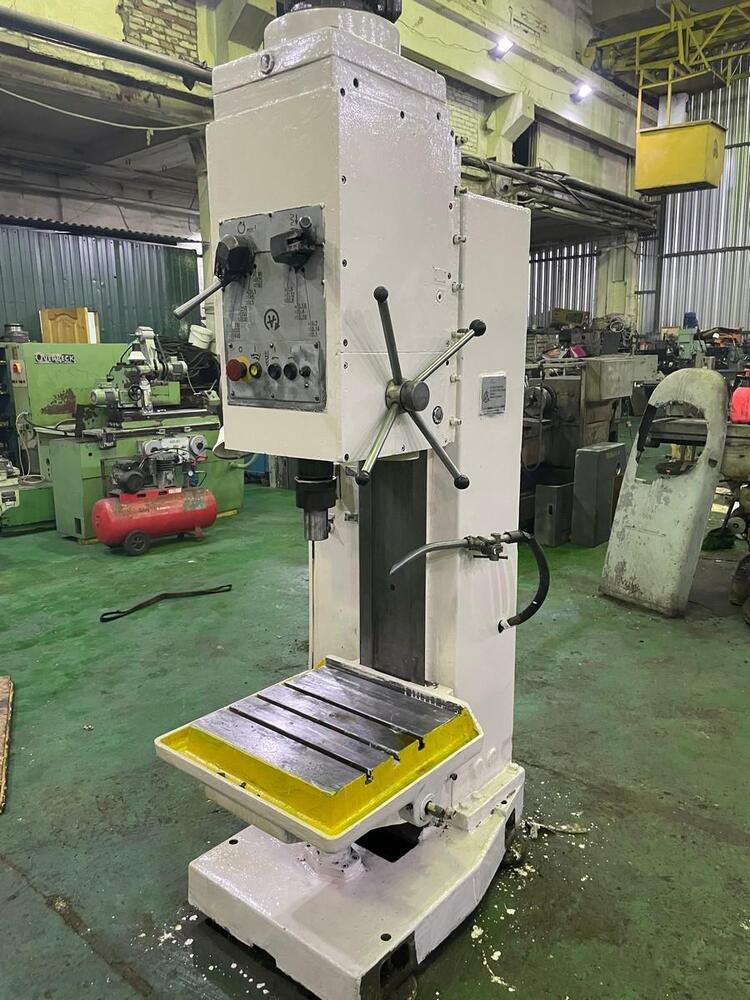

Вертикальный сверлильный станок 2С132

Наименование параметра

2С132

2С132К

Основные параметры станка

Наибольший диаметр сверления в стали 45 по ГОСТ 1050-88, мм

32

32

Диаметр нарезания резьбы в стали 45 по ГОСТ 1050-88, мм

М3…М33

М3…М33

Наибольшая высота заготовки, мм

800

600

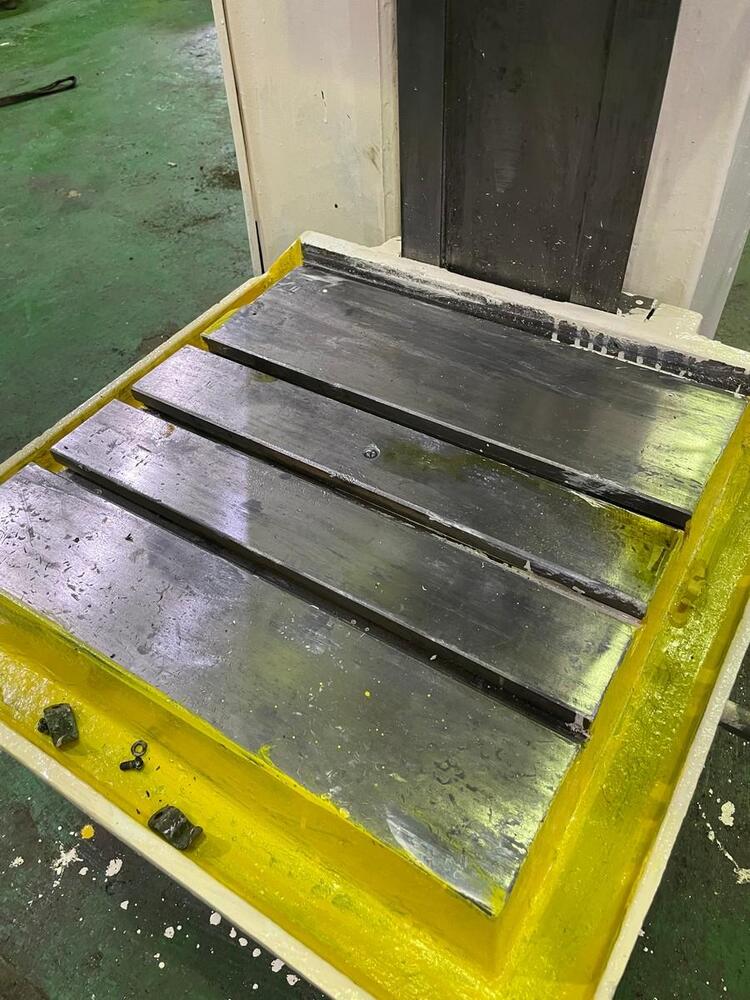

Рабочий стол

Максимальная нагрузка на стол (по центру), кг

600

250

Размеры рабочей поверхности подъемного стола, мм

500 х 500

500 х 500

Наибольший ход подъемного стола (ось Z), мм

300

300

Размеры рабочей поверхности крестового стола, мм

—

320 х 630

Наибольший ход крестового стола (X, Y), мм

—

500 х 250

Число Т-образных пазов Размеры Т-образных пазов

3

3

Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм

500…750

500…750

Расстояние от оси шпинделя до направляющих стойки, мм

300

300

Перемещение стола на один оборот рукоятки, мм

Шпиндель

Наибольшее перемещение (установочное) шпиндельной головки, мм

420

420

Наибольшее перемещение (ход) шпинделя, мм

250

250

Перемещение шпинделя на одно деление лимба, мм

1

1

Перемещение шпинделя на один оборот маховичка-рукоятки, мм

Частота вращения шпинделя, об/мин

31,5…1400
45…2000
31.5…4000

31,5…1400
45…2000
31.5…4000

Количество скоростей шпинделя

12

12

Наибольший допустимый крутящий момент, Нм

400

400

Размер внутреннего конуса шпинделя по ГОСТ 25557-82

Морзе 4

Морзе 4

Механика станка

Число ступеней рабочих подач

9

9

Пределы вертикальных рабочих подач на один оборот шпинделя, мм

0,1…1,6

0,1…1,6

Управление циклами работы

Ручное

Полуавт.

Наибольшая допустимая сила подачи (осевое усилие на шпинделе)), Н

1500

1500

Динамическое торможение шпинделя

Есть

Есть

Привод

Количество электродвигателей на станке

2

3

Электродвигатель привода главного движения, кВт

4

4

Электродвигатель автоматического цикла шпинделя, кВт

—

0,75

Электродвигатель насоса охлаждающей жидкости, кВт

0,12

0,12

Суммарная мощность электродвигателей, установленных на станке кВт

4,12

4,87

Габариты и масса станка

Габариты станка (длина ширина высота), мм

1050 х 850 х 3000

1050 х 1400 х 3000

Масса станка, кг

1400

1750
