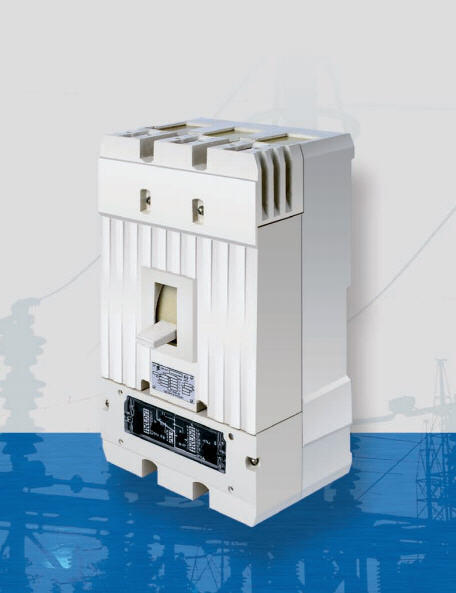

Выключатели автоматические А3790 ДО 630А, Выключатели автоматические А3790

А3790 ДО 630А А3790 до 630А Выключатели предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 6 в сутки) оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 440 В постоянного тока и напряжением 380 и 660 В переменного тока частоты 50 и 60 Гц. Допускается использовать выключатели для нечастых прямых пусков асинхронных электродвигателей. Тип выключателя А3791Б А3792Б А3793Б А3793Б А3794Б Номинальный ток, In, A1) 630 40,63,100,160,250,400,630 250 l 400 l 630 Количество полюсов 2 3 2 2 3 Номинальное напряжение, В ~ ток 660 660 - 660 =ток 440 - 440 - Уставки по току полупроводникового расцепителя, Ip ~ ток - - - 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 1,1 x In1) =ток - - 0,63; 0,8; 1,0 x In - Уставки по току электромагнитных расцепителей, А 2500; 3200; 4000; 5000; 63003) 2400 | 3800 4000 l 4000 l 6300 Предельная отключающая способность, эфф, кА cosφ=0,3 ~380B 28,6 - 28,6 cosφ=0,2 ~660B 50,5 - 50,5 τ=15мс =440B 110 25 | 110 110 Наличие токоограничения - + - Уставки полупроводникового расцепителя в зонах перегрузки по току х Ip, A - 1,25 1,25 по времени, с - 4; 8; 16 4;8;12;16 короткого замыкания по току х Ip, A - 2; 4; 6 2;3;4;5;7;8;9;10 по времени, с - мгн.,0,2;0,4;0,6|мгн.,0,1;0,2;0,3 мгн.,0,1;0,15;0,2; 0,25;0,3;0,35;0,4 Износостойкость, циклов ВО общее кол-во 160004) 160004) 160004) под нагрузкой 3000 3000 3000 1) при Ip=In=630 А уставку 1,1 не применять; 2) без максимальных расцепителей тока; 3) 2400; 3800 А для постоянного тока; 4) для выключателей с электромагнитным приводом - 10000 циклов ВО
