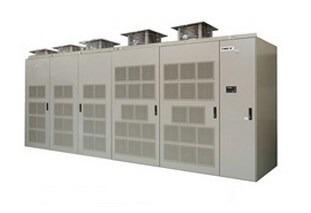

Высоковольтные преобразователи частоты TMdrive-MVG

Высокоэффективный инвертор прямого преобразования с номинальным выходным напряжением от 3 до 11кВ, выполненный на базе IGBT транзисторов, и основанный на концепции "чистый синус". Подходит как для нагрузок с переменным моментом (насосы, вентиляторы), так и с постоянным моментом (экструдеры, миксеры). Со специальной системой синхронизированного байпаса двигателя на сеть TMdrive-MVG позволяет осуществлять многодвигательное каскадное управление. • Минимум гармоник на входе • Высокий коэффициент мощности (не менее 0,95) • Высокий КПД системы (не менее 97%) • Высокая надежность • Подходит к стандартным двигателям • Изолирующий трансформатор в составе инвертора • Прост при монтаже и при эксплуатации TMdrive-MVG Выпрямитель Многопульсный выпрямитель на базе диодов и многообмоточного трансформатора. 18 пульсный / 3,3 кВ, 36 пульсный / 6,6 кВ, 54 пульсный / 10 кВ, 30 пульсный / 11 кВ. Инвертор многоуровневый ШИМ на базе IGBT Система охлаждения Воздушное принудительное Выходное напряжение 3,3/6,6/10/11 кВ Максимальная мощность 200~5700 кВА (3,3кВ) 400~11400 кВА (6,6кВ) 660~19500 кВА (11кВ) Перегрузочная способность 125%- 1 мин Макс. вых. частота 60/200Гц (3,3кВ), 60/120Гц (6,6кВ), 60/72Гц (10/11 кВ) Управление скоростью Энкодер, бессенсорное векторное управление, V/f управление Тип электродвигателя Асинхронный, синхронный Основные применения Компрессоры, насосы, вентиляторы, экструдеры, миксеры Особенности Высокий КПД и коэффициент мощности, низкий уровень гармоник, не требуется датчик скорости для большинства применений
