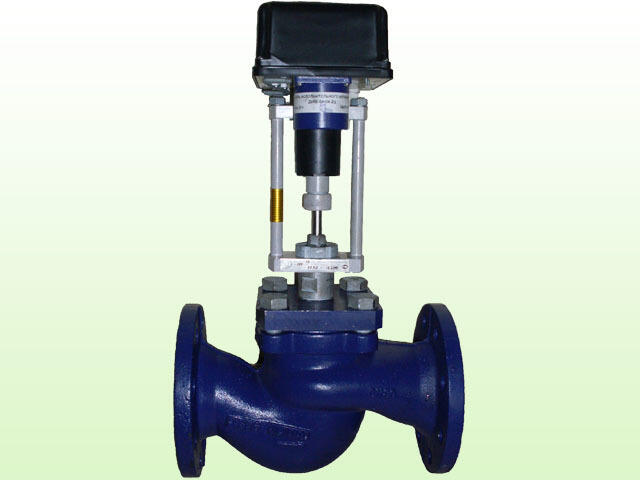

Клапан запорно-регулирующий КЗРр

Клапан запорно-регулирующий КЗРр Наименование изделия:Клапан запорно-регулирующий КЗР и КЗРр (25кч945нж и 19кч945нж) Диаметр: ДУ25-Ду150 Давление: РУ 1.6 МПа Температура теплоносителя: до +200ºС Среда: вода, пар, воздух и прочие среды совместимые с материалами внутренней части корпуса Назначение: Предназначены для регулирования и перекрытия потоков регулируемой среды без абразивных частиц, таких как вода, пар, воздух и прочих сред, совместимых с материалами внутренних частей корпуса. Применяются в качестве регулирующей арматуры в тепловых пунктах, в системах теплоснабжения, водоснабжения и других технологических процессах. Гарантия: 48 месяцев НАЗНАЧЕНИЕ: Предназначены для регулирования и перекрытия потоков регулируемой среды без абразивных частиц, таких как вода, пар, воздух и прочих сред, совместимых с материалами внутренних частей корпуса. Применяются в качестве регулирующей арматуры в тепловых пунктах, в системах теплоснабжения, водоснабжения и других технологических процессах. РЕГУЛИРУЕМАЯ СРЕДА: Вода с температурой до 150ºС, насыщенный и перегретый пар температурой до 200ºС, рабочее давление до 1,6 МПа (16кгс/см2) УСЛОВИЯ ЭКСПЛУАТАЦИИ: УХЛ4 по гост 15150. Температура наружного воздуха от -5ºС до 40ºС. Относительная влажность воздуха до 85% при температуре 25ºС. КОНСТРУКЦИЯ: Клапан снабжён прямоходным электрическим исполнительным механизмом на базе шагового двигателя МЭП-3500. Имеет фланцевое присоединение к трубопроводам. Присоединительные размеры фланцев по ГОСТ12820 на условное давение PN=1,6 МПа (16кгс/см2) для соответствующих номинальных проходов. Затворные части изготавливаются из легированных корозионно-стойких сталей, уплотнение затвора сталь по стали, или в некоторых конструкциях фторопластовое кольцо по стали. Уплотнение штока затвора из фторопласта или термостойкой резины, разъёмных частей корпуса из паронита общего назначения. Корпус изготавливается из чугуна на номинальное давление PN=1,6 МПа. Общее устройство клапана показано на рисунке 1, габаритные и установочные размеры на рисунке 2 и в таблице 1. Отличиеклапанов КЗР и КЗРр состоит в том, что последние имеют конструкцию затвора с разгрузочной камерой, позволяющую уменьшить усилие, необходимое для его закрытия. Это позволяет использовать на клапане исполнительный механизм с малым усилием и соответственно снизить его стоимость.
