Комплекс для контроля СПО

Описание

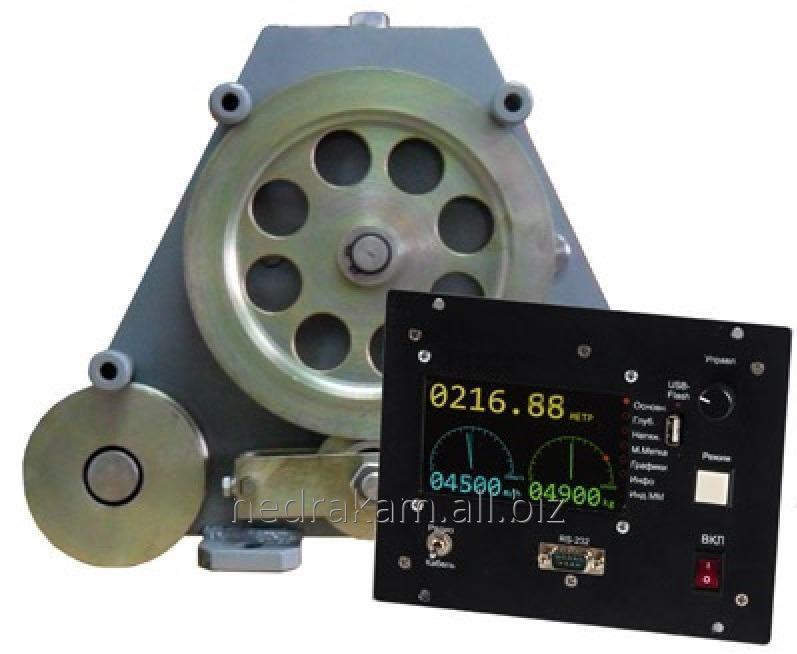

Программируемый контрольно-измерительный комплекс "CКК-НЕДРАКАМ" предназначен для автоматизированного контроля и регистрации параметров спускоподъемных операций в нефтегазовой и горнодобывающей промышленности.

Прибор "CКК-НЕДРАКАМ" интегрируется в оборудование геофизического или ремонтного подъемника и во взаимодействии с различными геофизическими комплексами выполняет следующие функции:
измерение и индикацию длины геофизического кабеля с выдачей счетных импульсов с различной дискретностью для "регистратора" геофизического комплекса
измерение и индикацию скорости подъема и спуска скважинных приборов
измерение и индикацию усилия натяжения геофизического кабеля
формирование предупредительных и аварийных (блокировочных) выходных сигналов по глубине и усилию натяжения кабеля с параметрами, задаваемыми пользователем
регистрацию текущих значений глубины, скорости, усилия натяжения и магнитной метки по параметрам, программируемым пользователем
передачу текущих значений глубины, скорости, натяжения и магнитной метки по запросам программного обеспечения персонального компьютера или другого оборудования по интерфейсу RS-232
передачу файла зарегистрированного процесса в персональный компьютер для последующего графического представления и анализа
формирование выходных сигналов для аппаратуры гидродинамических исследований скважин или аналогичных систем.

Прибор "CКК-НЕДРАКАМ" производит отслеживание натяжения проволоки, точное измерение глубины спуска, вычисляет скорость его движения.

Прибор "CКК-НЕДРАКАМ" поставляется в исполнении для встраивания в пульт управления подъемником типа ПКС-5 и, в конфигурации с датчиком оборотов лебедки типа ДОЛ-50, позволяет заменить механический счетчик без переделки монтажной схемы подъемника.

По заказу возможны и другие конструктивные исполнения прибора по согласованию с заказчиком.

Технические характеристики

Функциональные характеристики Индикация длины кабеля (глубины) в метрах с разрешением 1 см Предварительная установка значения глубины от 0 до 999999 см Индикация скорости перемещения 17..9999 м/час и 10..99 км./час Индикация натяжения геофизического кабеля от 1 до 999 кг с разрешением 1 кг Индикация (световая и звуковая) обнаружения магнитных меток Программирование направления вращения датчика глубины (CW или CCW) Программирование "веса" импульсов для инклинометра (1см или 10см) Программирование нижнего и верхнего пределов спуска и подъема от 1 до 9999 метров Программирование предела усилия натяжения кабеля от 100 до 900 кг Программирование диаметра измерительного колеса до 999,99 мм Программирование типа датчика глубины (ДГ-50, ДОЛ-50 или ДГУ-100) Программирование передаточного отношения шестеренок измерительного колеса и датчика глубины Настройка параметров считывателя магнитных меток для привязки к конкретному геофизическому кабелю (программирование от 1 до 99 чувствите

Бренд: СКК

Страна производитель: Россия

СКК: Система контроля каротажа
