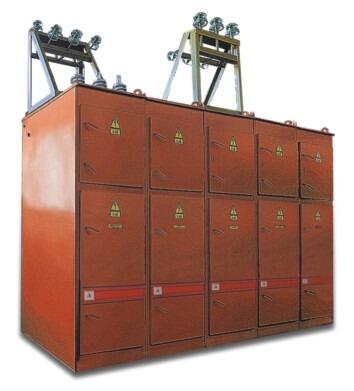

Комплектное распределительное устройство 10 кВ наружной установки КРУЗ.

Ячейки комплектного распределительного устройства типа КРУЗ-6/10 У1 предназначены для распределения электроэнергии в действующих РУ наружной установки на п/ст 35/10 кВ, состыковки со шкафами серии КРН-III-10, КРН-IV-10, КРУН-6(10), К-201, КРЗ-10 и др. Существует модификация КРУЗ-6/10 У1 типа КРУЗ(Б)-6/10 У1. КРУЗ(Б)-6/10 У1 наружной установки предназначено для питания, управления и защиты электроприводов главных и вспомогательных механизмов буровых установок грузоподъемностью до 200 т.Комплектное распределительное устройство КРУЗ-10 У1 собирается из отдельных шкафов. Корпуса шкафов КРУЗ выполнены сваркой из гнутой листовой стали. Каждый шкаф разделен сплошными металлическими перегородками на отсеки: высоковольтный, управления и сборных шин. Шкафы имеют в прилегающих друг к другу стенках проемы для установки сборных шин, отверстия для скрепления болтами в единый блок и отверстия для прокладки контрольных кабелей. Защита от атмосферных перенапряжений осуществляется разрядниками, устанавливаемыми на корзине воздушного ввода. Схемы вспомогательных цепей ячеек КРУЗ-10У1 могут быть выполнены на базе электромеханических реле или микропроцессорных блоков защиты. КРУЗ(Б) соответствует ГОСТ 14893-90, ТУ У 31.2-30484951-011-98 м
