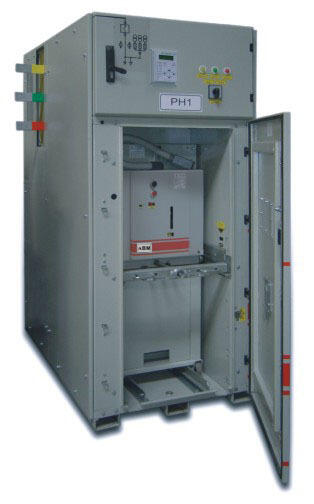

Устройство комплектное распределительное серии ВМ-1-РН-6-УХЛ5 10(6) кВ.

Комплектное распределительное устройство серии ВМ-1-РН-6 УХЛ5 предназначено для приема и распределения электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6 кВ для систем с изолированной нейтралью, защиты электроустановок и управления подземными электроприемниками железорудных и угольных шахт. КРУ ВМ-1-РН-6 УХЛ5 многошкафное, внутренней установки, стационарное, двухстороннего обслуживания, с выкатными элементами, с местным и дистанционным управлением. Шкафы ВМ-1-РН-6 УХЛ5 имеют рудничное нормальное исполнение по ГОСТ 24719-81, соединяются в отдельные секции подземных распределительных пунктов. ОСОБЕННОСТИ опорные и проходные изоляторы изготовлены из композитной керамики на основе эпоксидной керамики;степень защиты от воздействия окружающей среды не ниже IP54; имеет широкую номенклатуру по исполнениям (вводных, секционных, линейных и отходящих присоединений); ячейка состоит из 4-х сплошных отсеков (отсек сборных шин; релейный отсек; отсек трансформаторов тока; отсек выключателя), каждый из которых имеет свой выхлопной клапан для сброса избыточного давления;УСЛОВИЯ ЭКСПЛУАТАЦИИ: высота над уровнем моря не боле 1000 м;температура окружающего воздуха от минус 60˚С до плюс 40˚С; окружающая среда - атмосфера железорудных, угольных и сланцевых шахт с запыленностью окружающего воздуха до 8 мг/м3. Пыль невзрывоопасная, нетокопроводящая; место установки должно быть защищено от прямого попадания воды.
