Монитор электрической сети А-Сигнал+ ОМП 6-35 кВ

А-Сигнал+ОМП 6-35кВ – это универсальное устройство регистрации и анализа аварийных процессов в электрических сетях среднего класса напряжения.

Прибор сочетает в себе функции селективного обнаружения повреждения линии в сетях любой топологии и типом нейтрали и измерения основных параметров электроэнергии.

А-Сигнал+ОМП предназначен для обнаружения факта и определения направления межфазных коротких замыканий (МФЗ), однофазных замыканий на землю (ОЗЗ) на воздушных и кабельных линиях распределительных электросетей. Прибор устанавливается на объекты с классом напряжения 6-35 кВ, где нет штатных трансформаторов тока. Прибор комплектуется датчиками тока (ДТ) на базе катушки Рогвоского. Катушки Роговского надеваются на каждый фазный провод. Место установки ДТ - фазные провода. Прибор монтируется в ячейку КРУ на панель щита управления.

А-Сигналы+ОМП, объединенные в систему, позволяют определять место повреждения с точностью до ±300 м.

А-Сигнал+ОМП может работать без перенастройки в радиальных сетях, в разомкнутых, замкнутых кольцевых сетях, кольцевых сетях с питанием с двух сторон, с автоматическим или ручным восстановлением энергоснабжения, а также в сетях с изолированной и компенсированной нейтралью, возможна работа в сети с заземленной нейтралью. Питание осуществляется от источника переменного напряжения ~110 – 240 ±10% В (промышленная частота от 45 до 65 Гц).

Для определения места повреждения используется локационный способ, заключающийся в фиксации времени прихода возмущения к точкам установки устройств на контролируемом участке электрической сети (фидере) и их дальнейшему сравнению.

Минимальная конфигурация А-Сигнал+ОМП для обеспечения точности определения поврежденного участка:

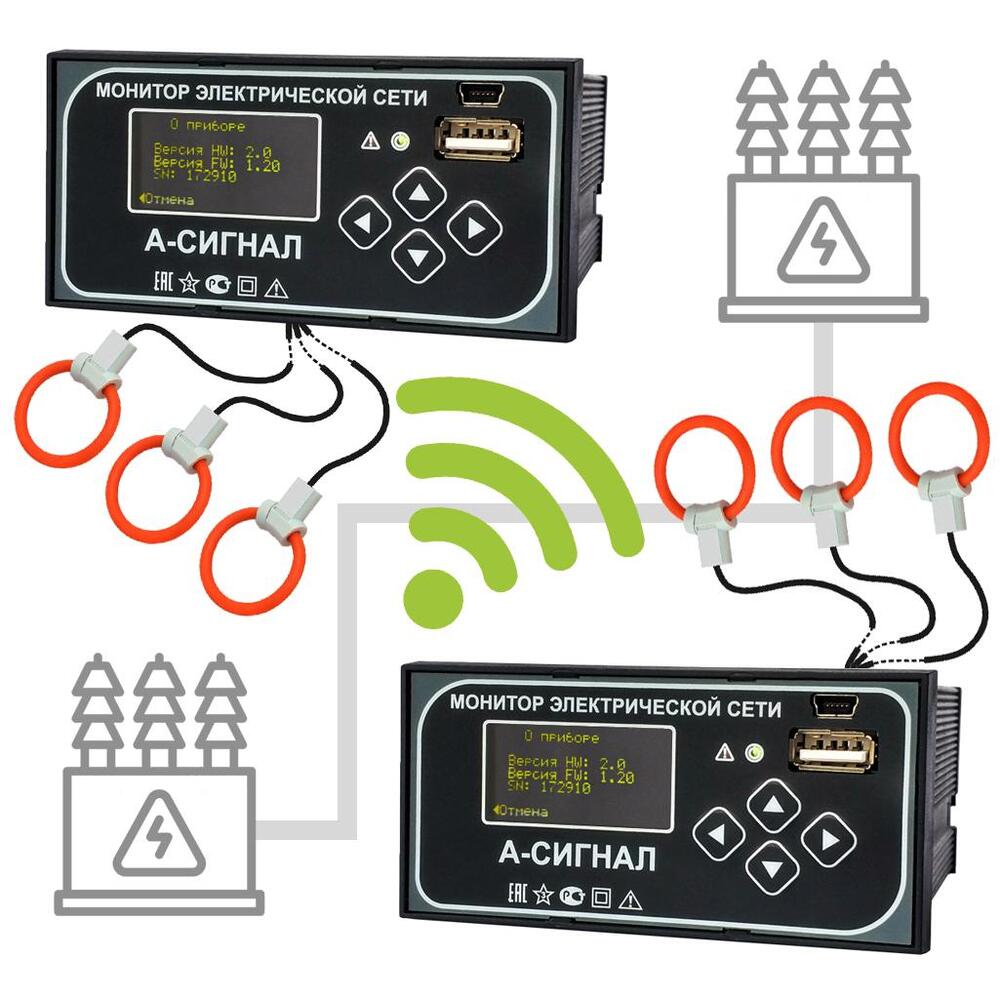

• 2 устройства А-Сигнал+ОМП, установленные по концам контролируемого участка электрической сети (фидера);
• 2 GPS-приемника для синхронизации времени в устройствах А-Сигнал+ОМП (по одному GPS-приемнику на каждое устройство А-Сигнал+ОМП);
• программно-аппаратный комплекс КОМОРСАН;
• канал связи от каждого устройства А-Сигнал+ОМП к серверу КОМОРСАН с протоколом МЭК 60870-5-104.

Устройства А-Сигнал+ОМП выполняют осциллографирование сигналов напряжения с привязкой к единому астрономическому времени, получаемому от GPS-приемника. В случае возникновения аварийной ситуации осциллограммы от устройств А-Сигнал+ОМП передаются по каналам связи на сервер ПАК КОМОРСАН, где выполняется их дальнейшая обработка.

Помимо выдачи сообщения диспетчеру системы, ПАК КОМОРСАН отображает на карте трассы ВЛ точку и окрестность погрешности, где произошло повреждение.
