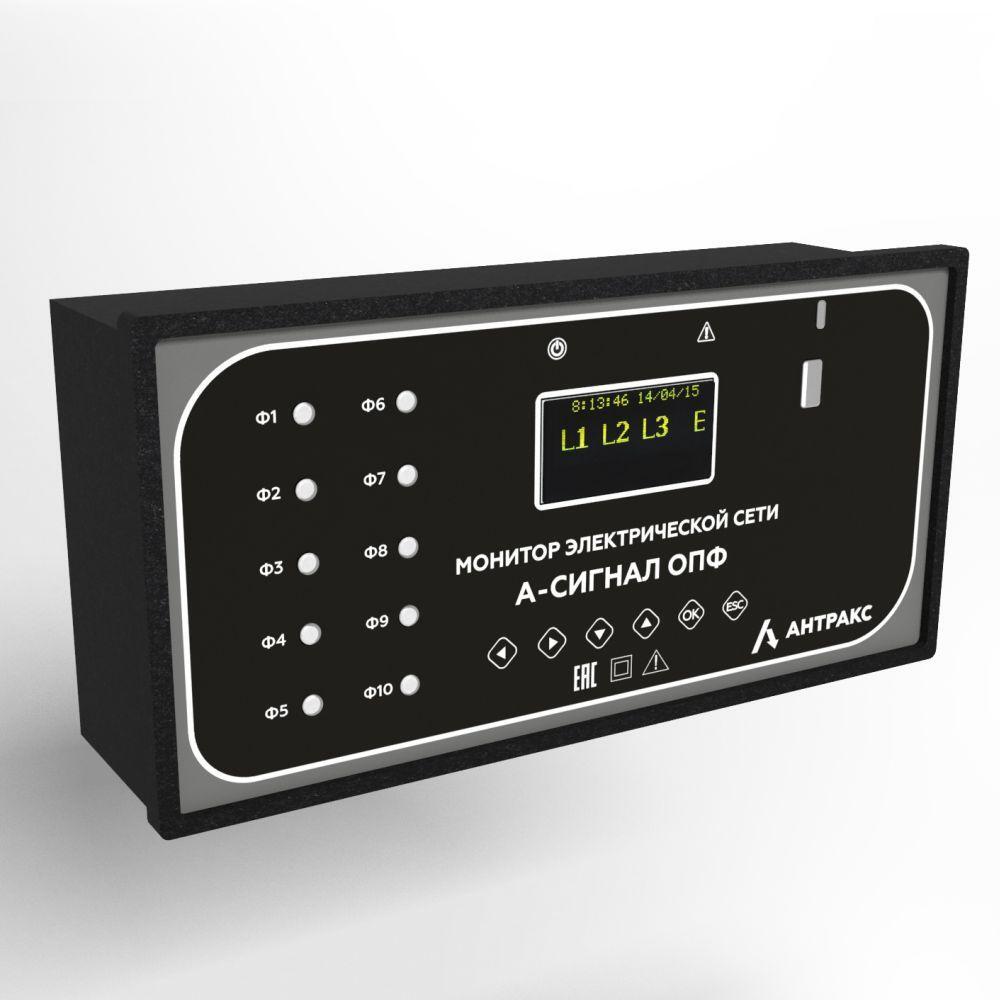

Монитор электрической сети А-Сигнал ОПФ

Модель А-СИГНАЛ ОПФ - монитор электрической сети с установкой в ячейку КРУ, с регистрацией КЗ и ОЗЗ (от 0,5 А), с функцией направленного определения повреждения линии (со стороны кабеля или со стороны шин).

• Прибор может контролировать до 10 фидеров одной секции шин с выделением поврежденного фидера.
• Поддержка протокола МЭК 61850 (MMS).
• Сбор сигналов ТС со стороннего оборудования.
• Телеуправление выключателями нагрузки в ячейках.
• Сбор данных со стороннего оборудования по Modbus (конвертер протокола Modbus – МЭК 60870-5-104).

А-СИГНАЛ ОПФ позволяет обнаружить факт аварийной ситуации и определить направление межфазных коротких замыканий (МФЗ) и однофазных замыканий на землю (ОЗЗ) в распределительных сетях любой топологии и с любым типом нейтрали (изолированная, компенсированная, резистивная, глухозаземленная). Прибор может работать без перенастройки в радиальных сетях, а также в разомкнутых, замкнутых кольцевых сетях, кольцевых сетях с питанием с двух сторон, с автоматическим или ручным восстановлением энергоснабжения.Прибор монтируется в ячейку КРУ на панель щита управления.

Модели А-Сигнал ОПФ могут применяться в помещениях:

• трансформаторной подстанции (ТП);
• распределительного пункта (РП);
• распределительного трансформаторного пункта (РТП);
• подстанции (ПС) или аналогичных энергообъектов.

Применение А-Сигнал ОПФ не требует модернизации силового оборудования энергообъектов.

Прибор подключается к внешним измерительным датчикам:

• датчики тока на основе катушки Роговского (от 3 шт. до 30 шт. в зависимости от пожеланий Заказчика);
• ёмкостной делитель напряжения или измерительный трансформатор напряжения (ТН) один на 10 фидеров.

А-Сигнал ОПФ снабжен визуальной индикацией аварии (ЖК индикатор, светодиодная индикация) и измеряет текущие параметры сети (U, I, P, Q). Интеграция в систему телемеханики осуществляется по интерфейсу RS-485 протоколу связи MODBUS или по интерфейсу Ethemet (2 входа), по протоколу МЭК 60870-5-104.

А-Сигнал ОПФ состоит из регистрирующего прибора и внешних измерительных датчиков. В качестве датчиков используются измерительные обмотки трансформаторов тока (ТТ) на базе катушки Роговского и измерительные обмотки штатных трансформаторов напряжения (ТН) в ячейке КРУ. Регистрирующий прибор устанавливается в релейный отсек ячейки КРУ или на панель РЩ / ЩУ, а также может использоваться в ячейках КСО, КРУН, на панелях / в шкафах РЗА, щитах управления ПС. Один прибор обслуживает до 10 присоединений одной секции шин и позволяет контролировать 3 фазных тока каждого присоединения и 3 напряжения секции шин.

Работа устройства основана на фиксации факта протекания тока короткого замыкания (КЗ) в контролируемой линии. Электромагнитное поле тока в линии воспринимается датчиками тока на базе катушки Роговского, установленных на фазных жилах А, В, С высоковольтного кабеля. Сигналы напряжения вводятся с трансформаторов напряжения, установленных на шинах КРУ, либо с опорных изоляторов со встроенными емкостными или резистивными делителями типа ИО 8-75-130С У3 или аналогичными.

Прибор ведет измерение мгновенных значений токов и напряжений, вычисляет значение амплитуды токов и напряжений, сравнивает полученные значения со значениями уставок, проводит анализ параметров. В случае превышения уставок, прибор на основе полученных данных определяет тип аварии и включает соответствующую индикацию аварийной ситуации. А-Сигнал ОПФ передает информацию по цифровым интерфейсам RS-485 или Ethernet.

В комплект устройств включены трансформаторы тока на базе катушки Роговского, которые обеспечивают:

• легкий монтаж;
• возможность установки на высоковольтный кабель с изоляцией из сшитого полиэтилена.

Трансформаторы тока на базе катушки Роговского рекомендуется применять на объектах, где отсутствуют или не планируются к установке штатные ТТ.
